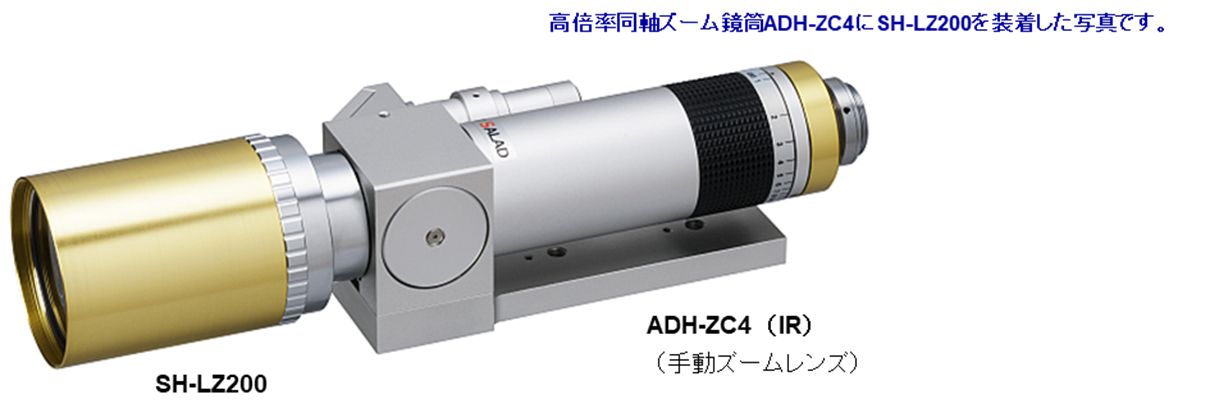

LZシリーズ 高倍率で、作動距離(W.D.) 100mm~500mmの観察距離を実現! ADE-ZC4(IR) 電動ズームレンズ |
LZシリーズは、ズーム比12倍ズームに大口径対物レンズを 搭載することにより、 高N.A.・高分解能・高倍率観察が可能な 超長作動マイクロスコープです。 100mm~500mmまで5種類の対物レンズにより、 観察環境や目的に応じた最適な光学系が選択できます。 また、照明には同軸落射照明を採用しており、 高解像度、ハイコントラストな画像観察ができます。 アプリに合わせて、5種類のLZレンズが使えます。 12倍ズームで、最長500mmのロングワークで観察できます。 |

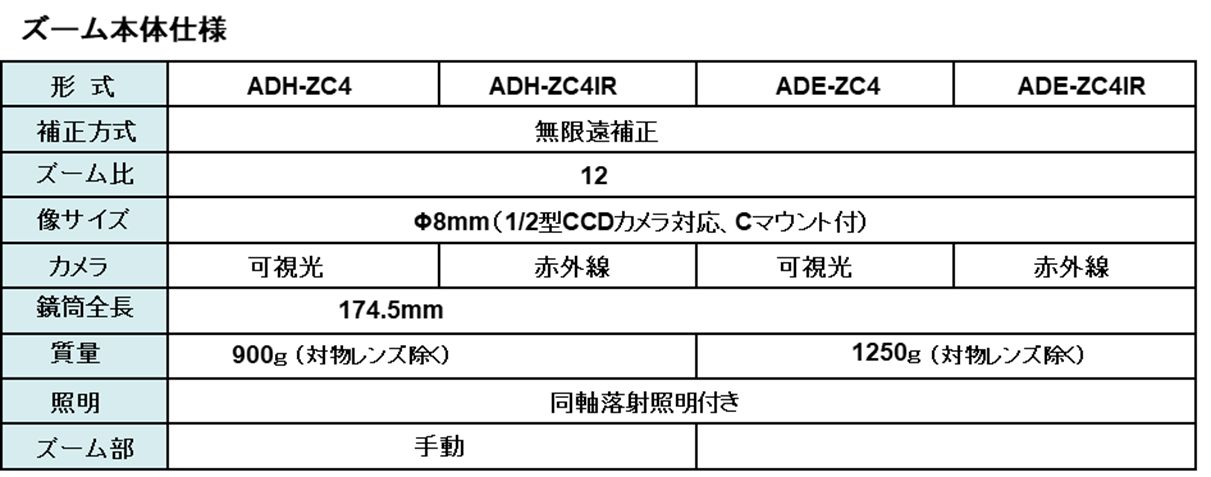

① ズーム比12(0.83~10x)

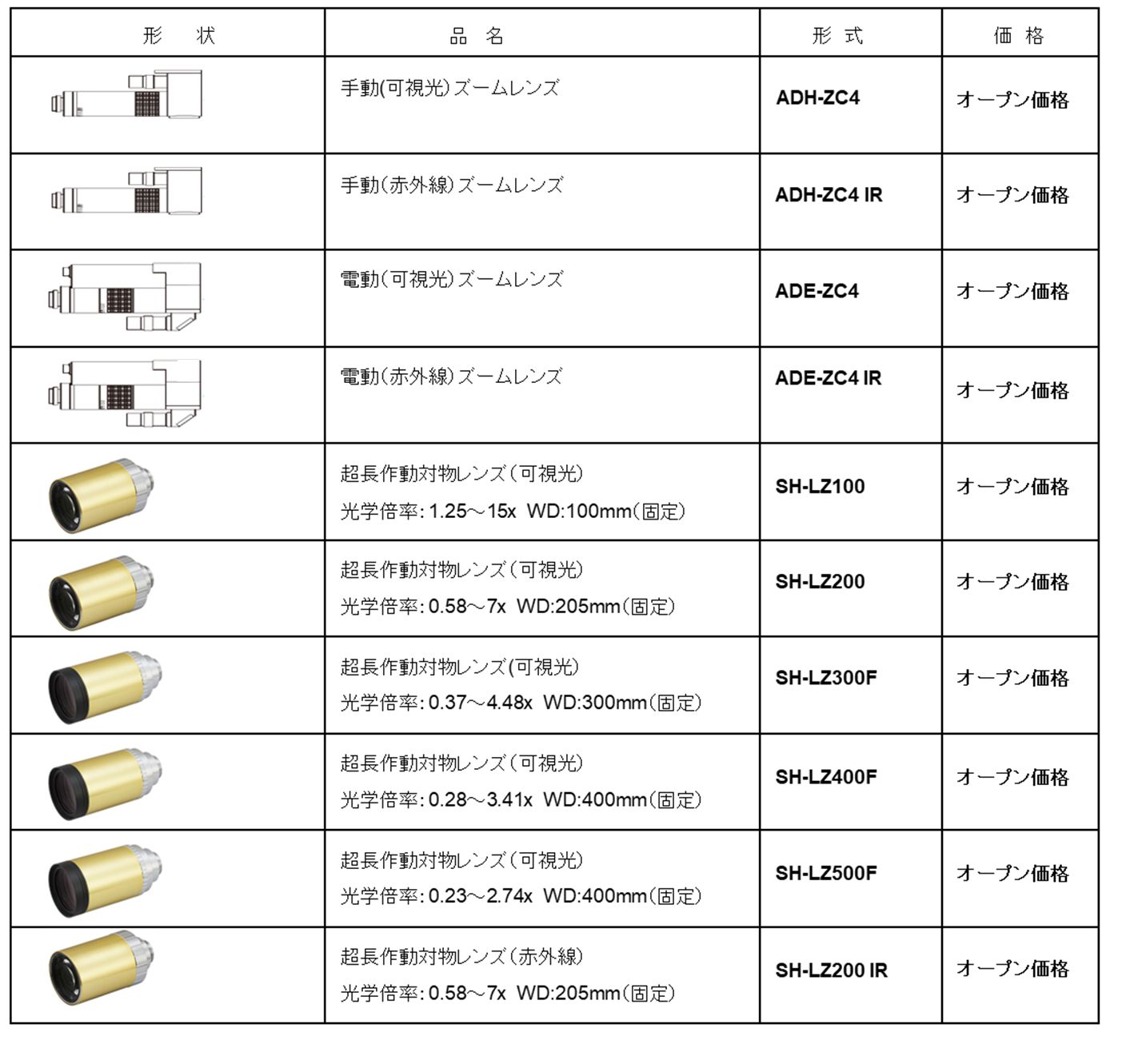

② 可視光(ZC4)と赤外線(ZC4IR)の2種類、手動(ADH)と電動(ADE)の
2種類の計4タイプがあります。

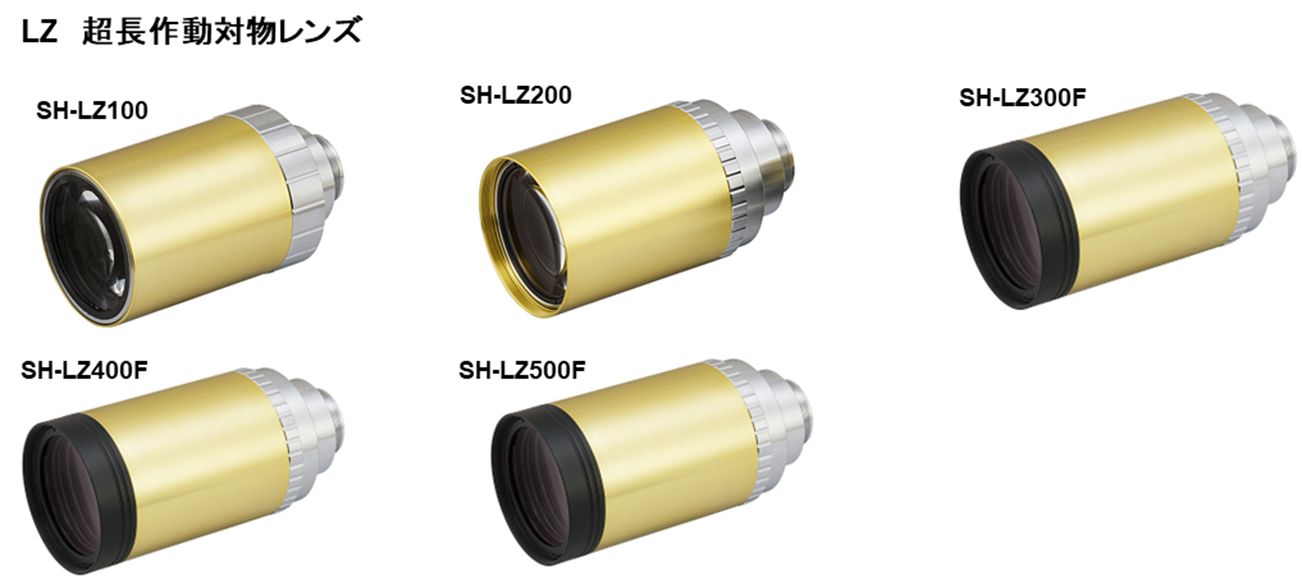

③ 5種類の対物レンズ(可視光用)と3種類の対物レンズ(IR赤外線用)を用意
④ 対応波長域 650nm~1200nm
② 可視光(ZC4)と赤外線(ZC4IR)の2種類、手動(ADH)と電動(ADE)の
2種類の計4タイプがあります。
③ 5種類の対物レンズ(可視光用)と3種類の対物レンズ(IR赤外線用)を用意
④ 対応波長域 650nm~1200nm

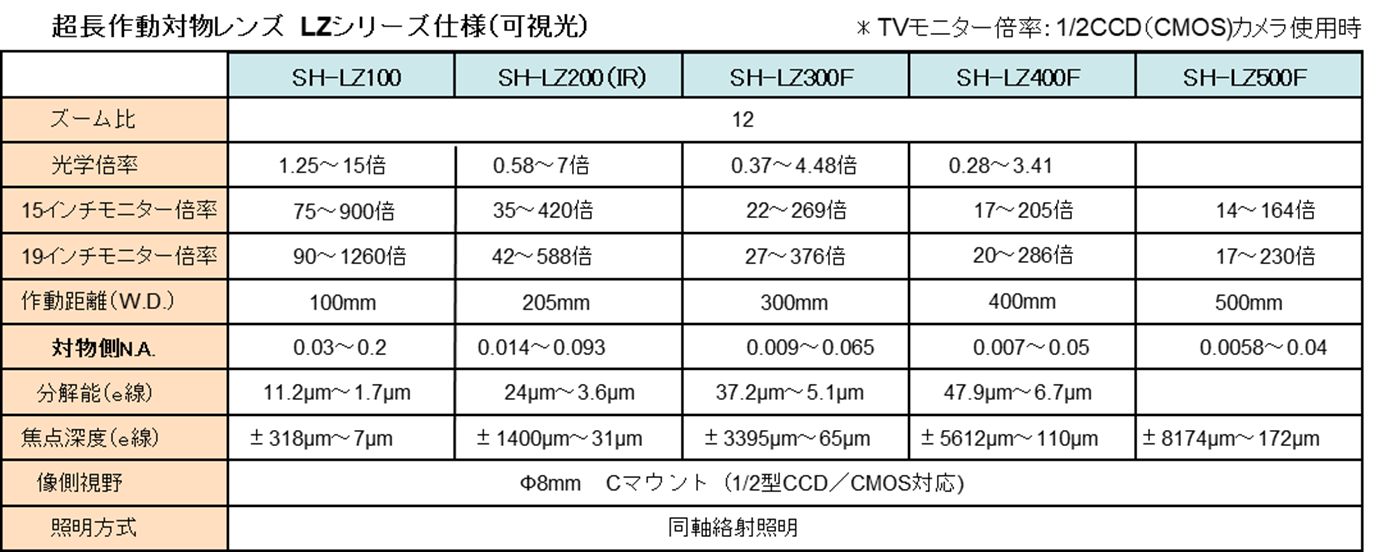

■仕様
主な特徴と用途
■SH-LZ100 高解像度・高N.A.観察
使用例: 粒子の観察 ・AFMのアライメント ・マニビュレータ光学系 ・高速カメラで燃料噴射観察など
■SH-LZ200 対物下で作業を行う場合は余裕のあるW.D.205mmが有効
使用例: ワイヤーボンディング・ガラス越しのハンダ工程・精密微細加工工程・半導体プローッブ試験など
■SH-LZ300 真空チャンバーの内部のサンプル観察に最適
使用例: 真空チャンバーの内部・エンジンのシリンダーケース内に隔離している有機物室の観察など
■SH-LZ400/500 加工面の観察も可能
使用例: レーザ加工面観察・マシニングセンター加工状態観察・X線照射状態観察
