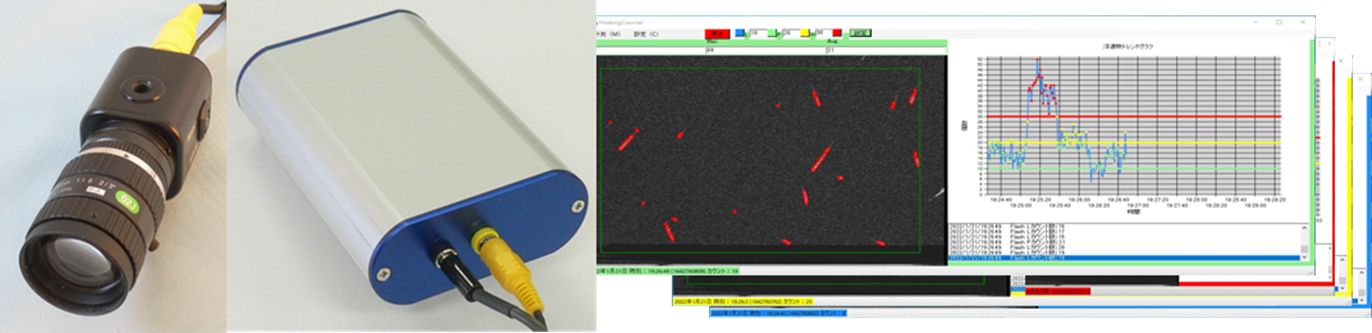

暗幕レス照明搭載、微粒子可視化システム  日本製
PX-600SEP

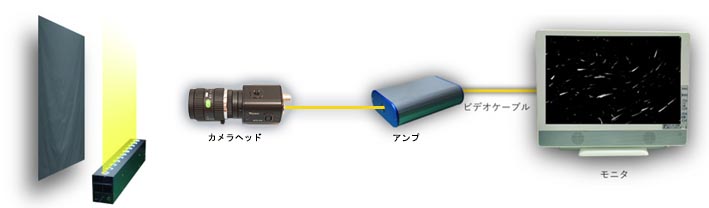

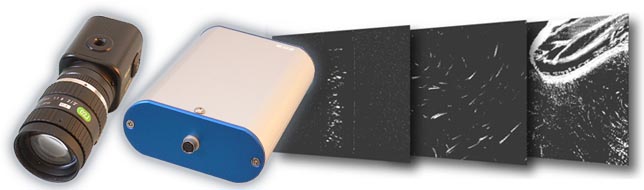

微粒子可視化カメラ(アンプ分離型)

Blue /REDの暗幕不要のLED照明を
揃えたプロユースの
アプリ対応型微粒子可視化システム
 安価で現場に強く
 使い方を選ばない
 しかも安全、誰にでも使える

  • ◇微粒子可視化システム。パーティクルカウンターの機能を搭載、多機能、インラインにも使える。
  • ◇製品の品質に影響を与えるダストとパーティクルをまるごと可視化。
  • ◇市販のCCTVレンズが使えるアプリ対応、微粒子可視化システム

浮遊するパーティクル、人や装置から発生するダストがモニターやパソコンで見えてカウント・管理・
監視にも使える。

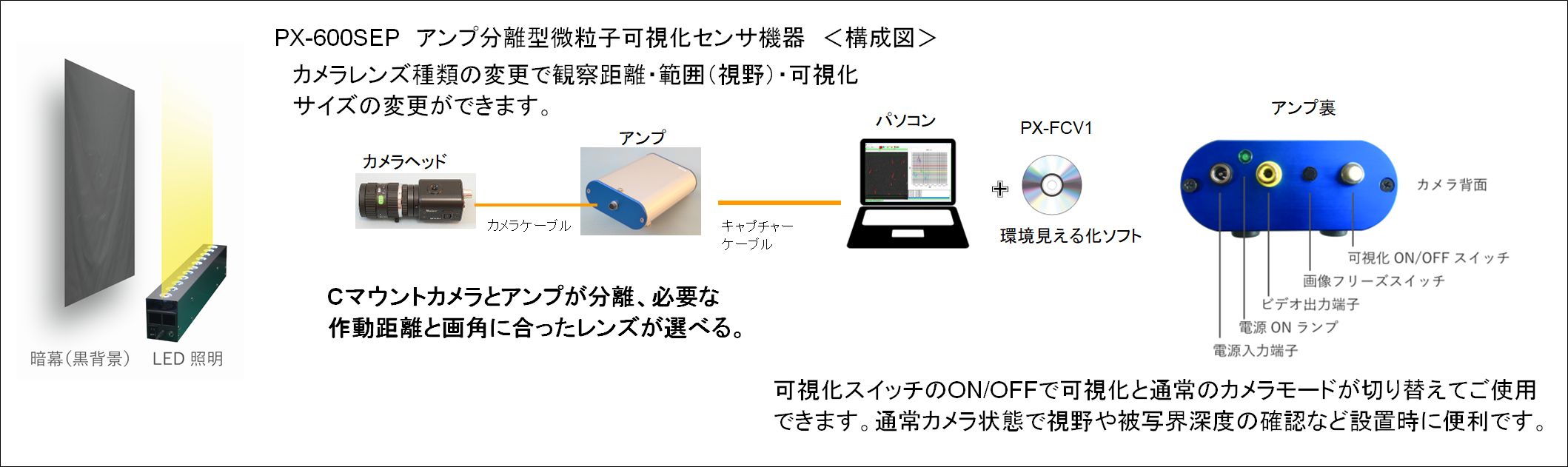

PX-600SEP

空気中を飛ぶミクロンサイズのダストを速度・方向・大きさで可視化、数を時系列で数え、飛ぶ方向も 座標軸でデータ(Excel/CSV)化、清浄度(H・P・L・LL)を赤・黄・緑・青色で表示、I/Oユニットで外部に出力
製品の外観や品質に影響を及ぼす、目では見えにくい微粒子の一つ一つを強調表示して可視化することで、生産現場での埃の管理、 また、クリーンルーム環境全体に影響を及ぼす空気中を浮遊するダスト・パーティクルの確認に最適です。

<このような可視化が出来ます> *詳しくはフローティングカウンタのカタログを参照下さい。

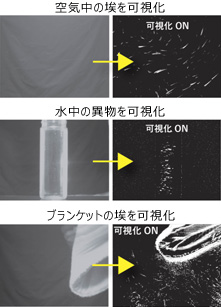

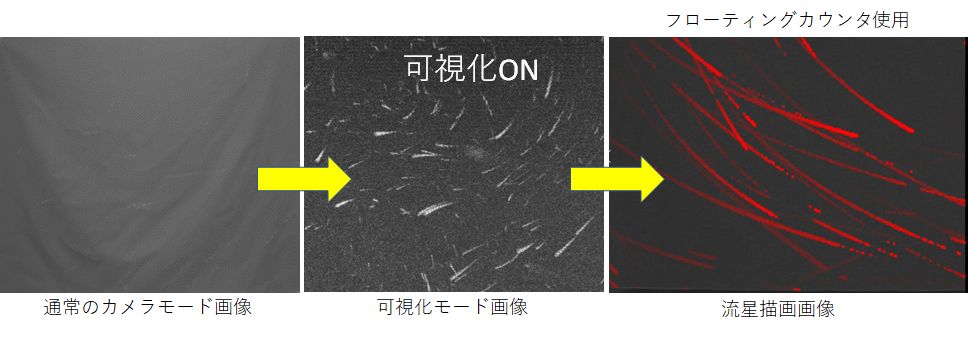

1.気中の可視化
 (空気中の埃を可視化)
・生産現場(電子機器・
 光学フィルム・素材・精密加工品・
 プレス工程・切削工程・塗装工程・
 医薬品容器製造など)で ダスト・
 粉塵・パーティクルを可視化、
 傾向を監視・管理する。
・クリーンルーム入出時のエア
 シャワーで微粒子の除去状態を確認
 する。

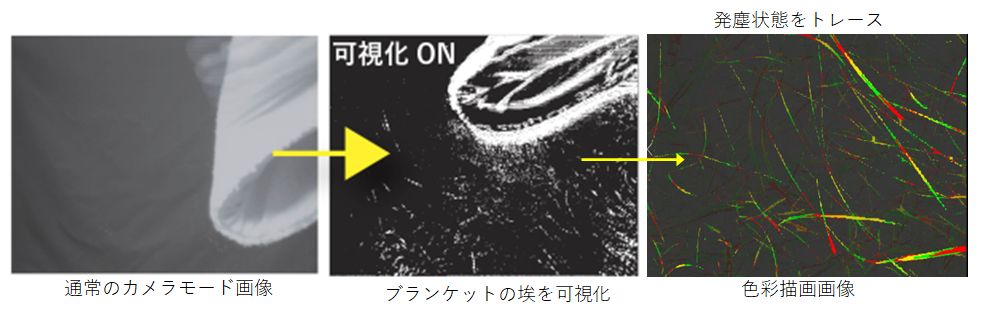

2.発塵箇所特定
・衣類に付着した花粉や埃の飛散状況
 を赤→黄→緑順にトレース、飛散
 方向も分かる。
・製造装置から発する発塵箇所の特定
・目に見えない液体の浮遊微粒子
 (飛沫)の動きの観察

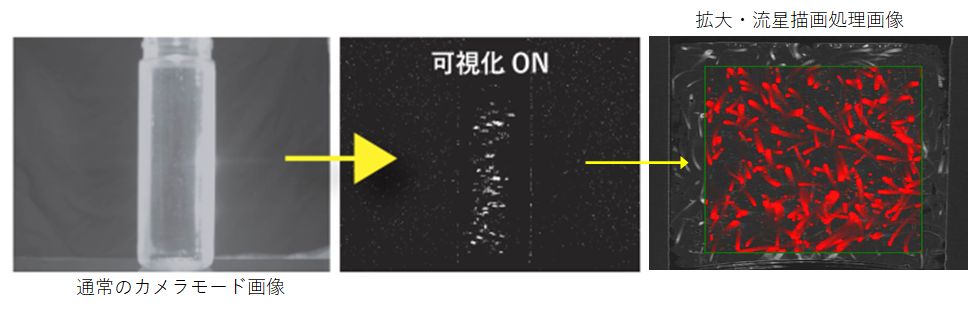

3.液中コンタミ(異物)の可視化
・薬液中のコンタミの可視化を
 はじめ、部品の超純水洗浄中(後)
 の浮遊コンタミの可視化・カウント
・リキッドパーティクルカウンタ(LPC)ではカバーできないアプリ

4.堆積ダストの可視化
・平面上に堆積した埃の可視化・
 カウント・判定出力
・光学フィルムの製造工程でのコン
 タミを可視化、判定を行う
 (インラインでの対応可)

浮遊パーティクルが見えるパーティクルカウンター機能

浮遊するダスト・パーティクルの総個数のカウント及びサイズ別のカウントが出来、そのトレンドをグラフ表示します。 カウント数値はCSVデータで記録されます。
(詳しくはFloating Counterのカタログを参照ください)

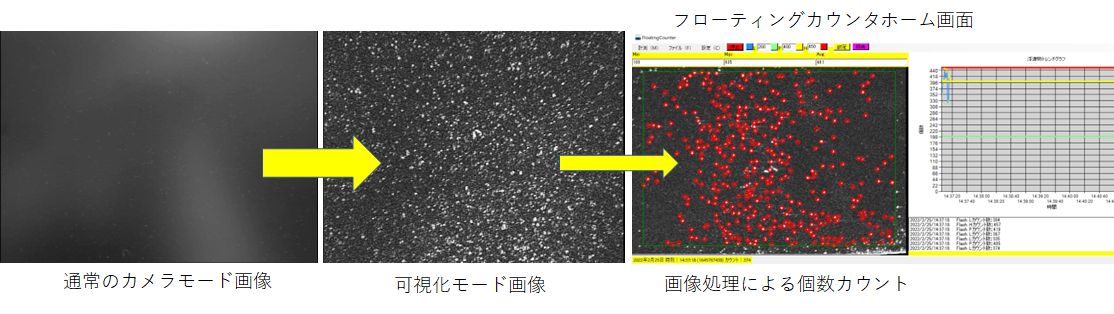

<総個数カウント>
製品の外観や品質に影響を及ぼす、目では見えない0.5μからの微粒子の一つ一つを強調表示して可視化することで、生産現場での埃の管理、 また、クリーンルーム環境全体に影響を及ぼす空気中を浮遊するダスト・パーティクルの確認に最適です。
また、浮遊ダストの数をカウント、トレンドグラフ表示、CSVデータをロギングできます。

<トレンドグラフ・データ化>
見えない塵を見ながら数えてグラフ化・データー化、動きも数値化
<清浄度ランプ機能>
塵のカウント値をH/P/Lの3段階設定で4分割(赤・黄・緑・青)のランプで清浄度を表示

・・・用途は色々・・・

  • ・生産現場で発生している埃・コンタミを可視化、発塵状況を知る。
    (数のカウントによる時間的傾向を知る)
     現場は色々(電子素材・フィルム・電子部品・化学樹脂、薬品瓶、プレス加工、切削工程、塗装工程、
     食品製造など)
  • ・クリーンルーム入出時のエアシャワーで微粒子の除去状態を確認する。
  • ・製造装置から発する発塵箇所の特定
  • ・液中コンタミの可視化、個数のカウント
  • ・平らな製品(フィルム、パネルなど)に付着・堆積した埃の可視化・カウント

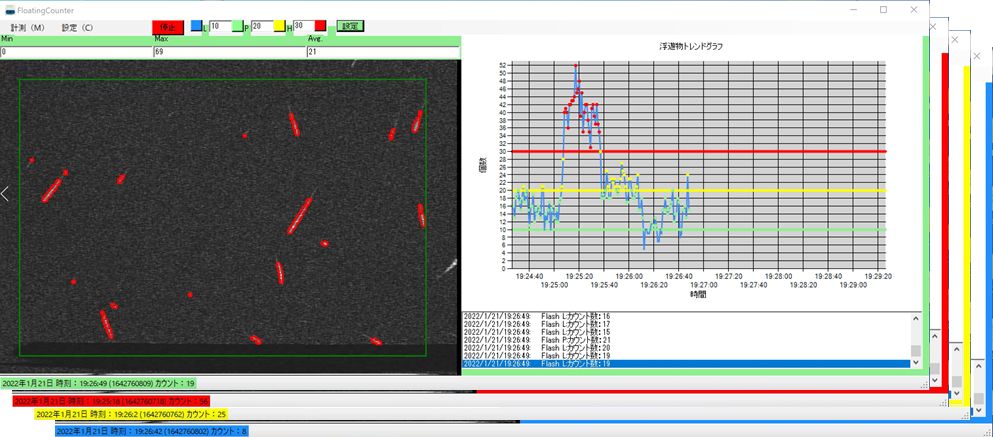

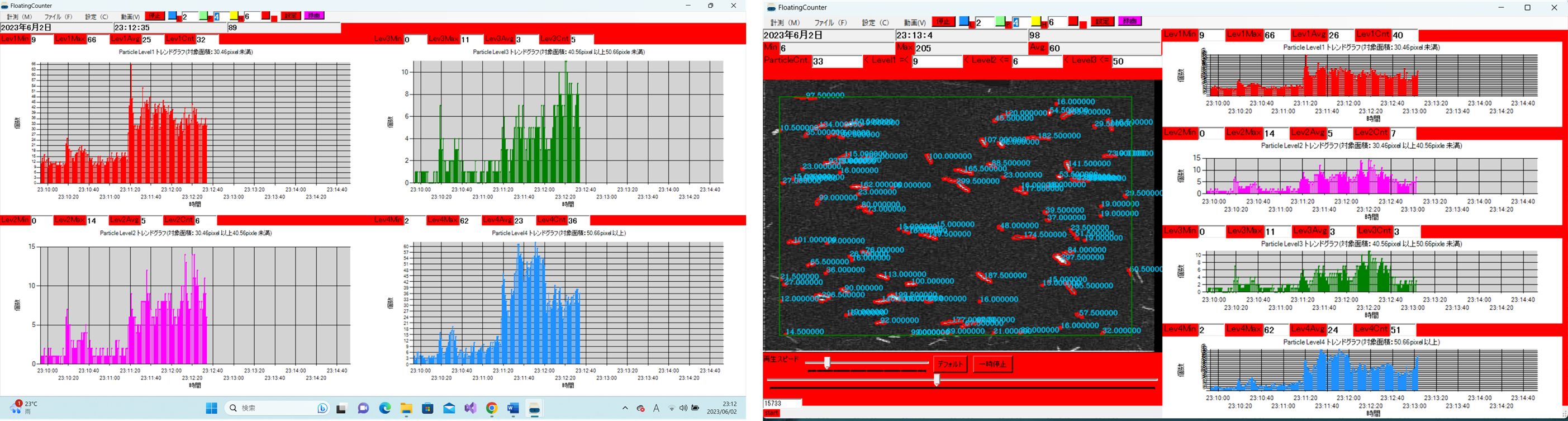

<サイズ別カウント・パーティクルカウンター機能>

浮遊するダスト・パーティクルを面積の大きさで4分割するカウント機能で、リアルタイム(1~12秒の範囲で設定)で粒子表示とグラフ表示が出来ます。 グラフ表示は2種類の方法が選べます。結果はCSVデータで保存されます。
カメラからのライブ画像以外に、現場で撮った動画ファイルを同じように後でも行えます。

<コンタミ4色清浄度表示機能>

発塵量に応じたH・P・L判定値を設定、清浄度に応じて赤・黄・緑・青色を表示、離れたところから 確認・周知出来ます。パソコンのUSBポートに接続するだけで使用可能で、ランプ表示も3色/4色の切り替えが出来ます。 (ブザー警報機能付)全ての設定をアプリケーション(フローティングカウンタ)で設定を行います。

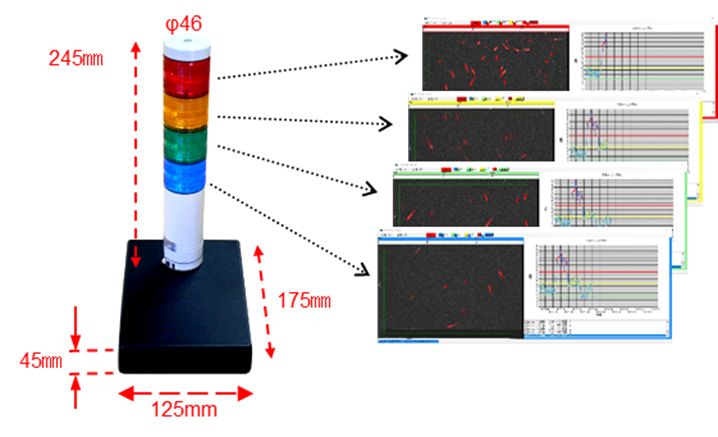

PX-VT04E(4色清浄度表示灯)
マイクロスコープのオプトサラダ PX-500 ランプ表示
 赤(点灯・ブザー)黄色(点滅・ブザー)緑(点灯)青(点灯)の 4色と
 赤・黄・緑の3色表示が切り替え使用できます。
ブザー警報
 連続・点滅
清浄度表示灯(USB I/Oユニット内蔵)
 ・信号入力:USB2.0 A端子
  長さ3m(指定可能)
 ・電源 AC100~240V
 ・重量 0.6Kg
サイズ
 ・高さ:245mm ・表示灯部径:46φ
 ・BOX部:縦175x横125x暑さ45mm

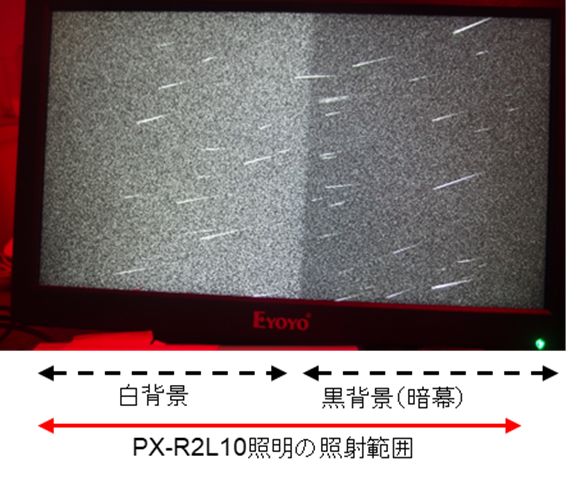

暗幕レス照明で暗幕も消灯も必要なく可視化出来る

工場の白っぽい壁が背景でも、シルバー色の機械・装置にカメラを向けて、 発塵の様子を消灯しなくても暗幕を使わなくても可視化出来る。

暗幕レス照明使用で暗幕も消灯も不要
マイクロスコープのオプトサラダ PX-500 アダプターを外せば通常の照明でご使用いただけ、ピントも合わせ易く、だれでも簡単に使えます。

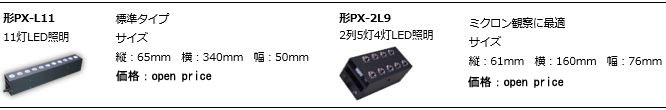

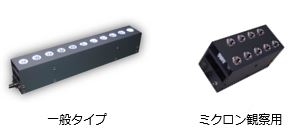

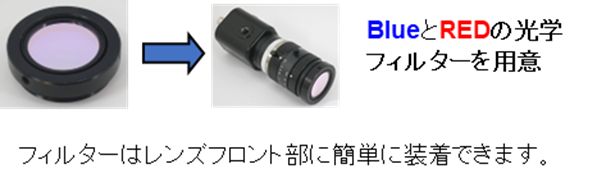

白・赤・青、3色の照明を用意、用途に合わせて使用できます。

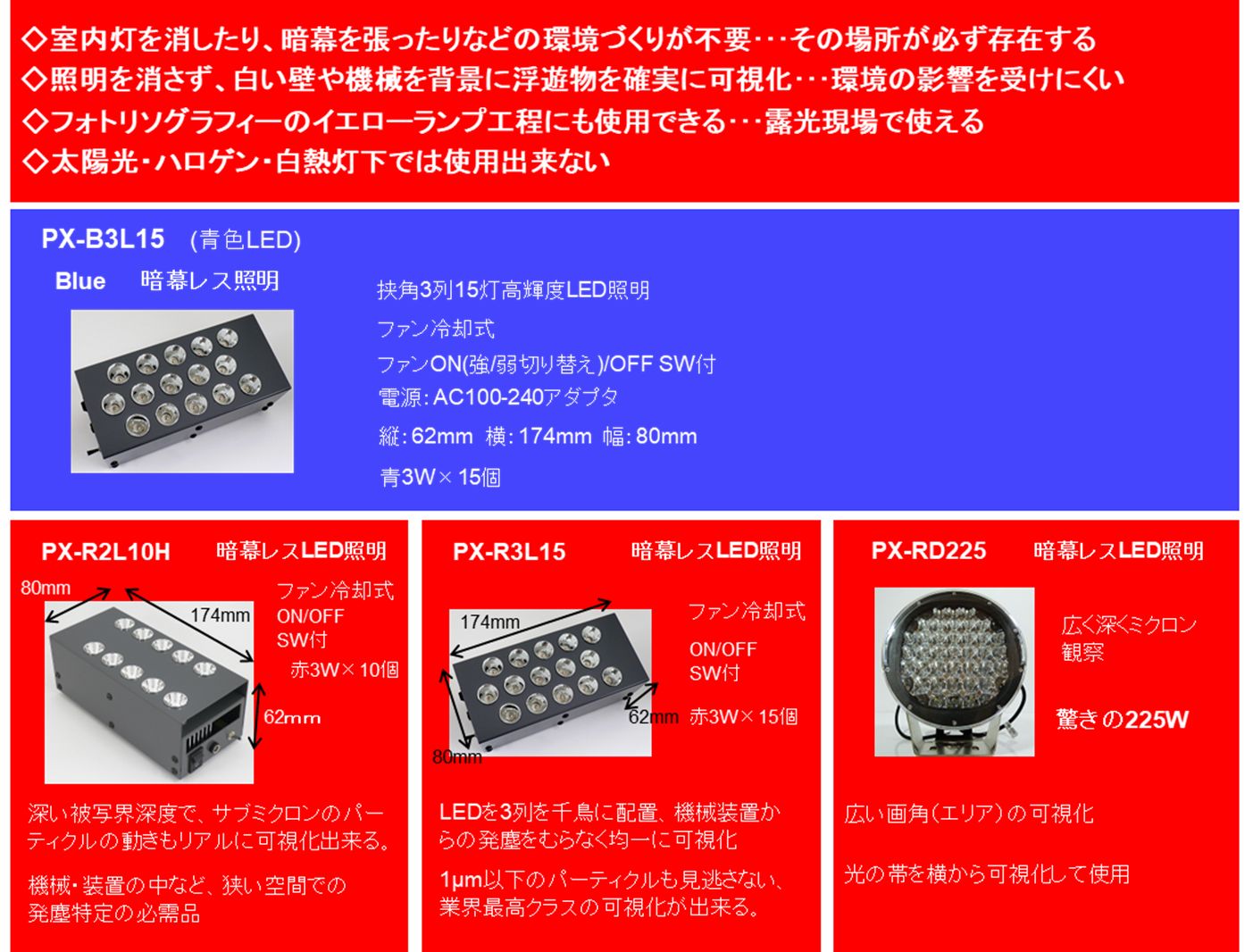

マイクロスコープのオプトサラダ PX-500 暗幕レス照明をBlueRED でラインアップ、幅広い用途で暗幕レス照明をご使用ください。

<暗幕レス照明の効果と使い方>

通常の照明で使うときはアダプターを外して、暗幕レス照明を使う場合はアダプターを装着します。 照明が壁や天井に当りその反射が背景に向かないように設置します。場合によって、抜けた光を暗幕で止めて(吸収)します。

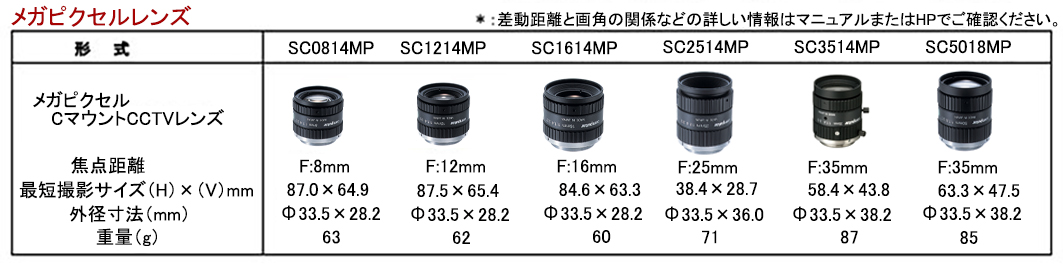

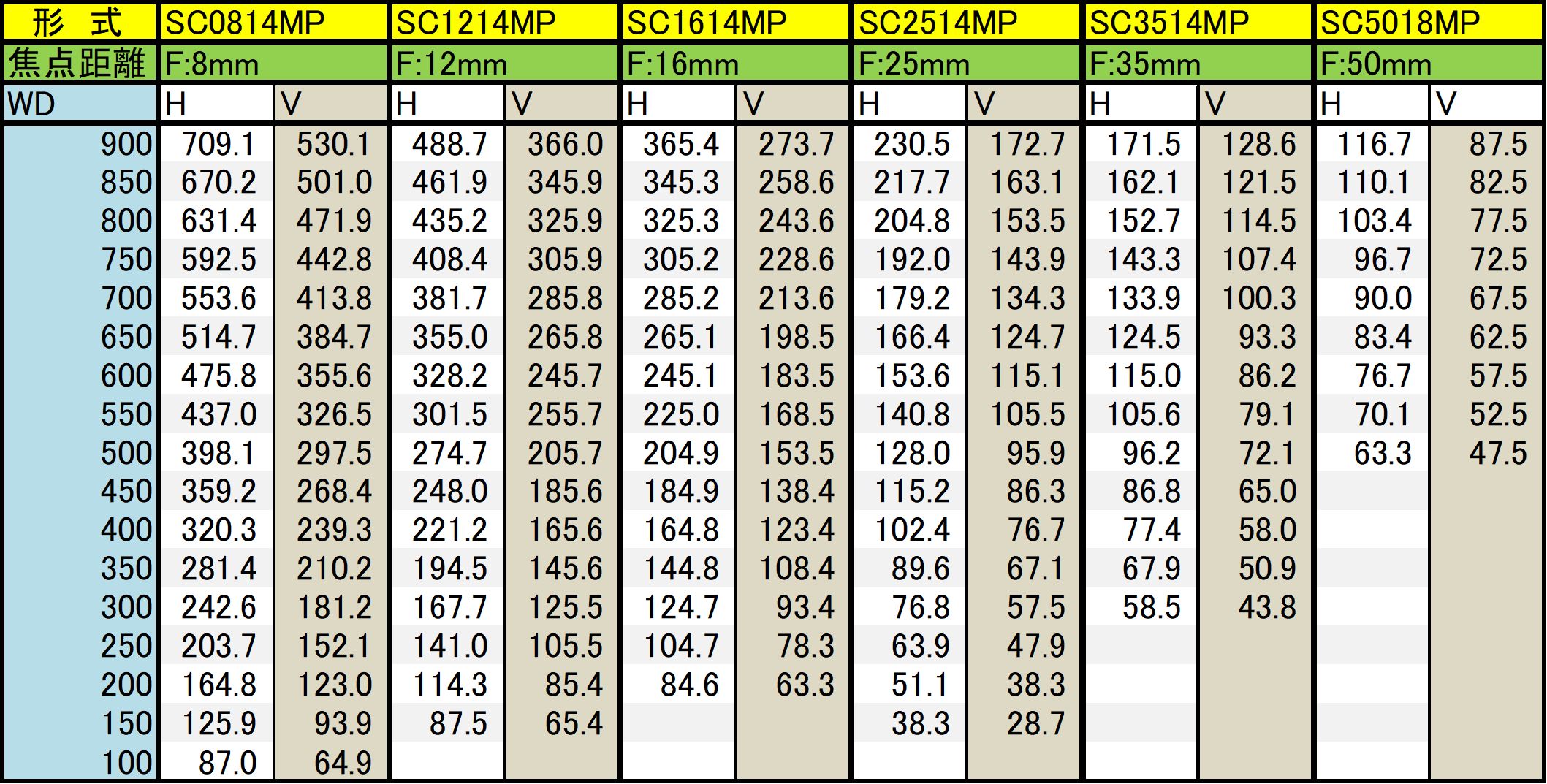

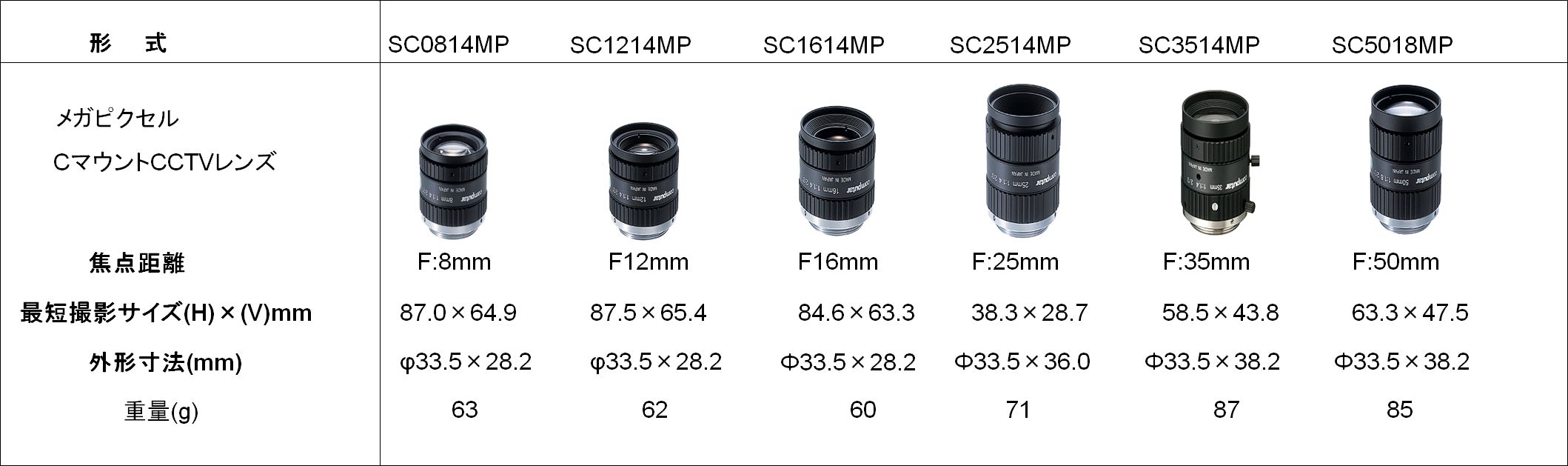

■メガピクセルレンズ画角表(H:横 V:縦 単位mm)

■下記のURLでPX-500Nのデモをご覧いただけます。
【微粒子可視化カメラ】
https://youtu.be/moc9yrmQLik

■この商品の詳細及びご購入は下記URLへお願いします。
http://opt-salad.com/px500/index.html

LED照明、 の詳しくは照明専用カタログを参照下さい。

■【微粒子可視化センサーによる気中を浮遊する埃の数をリアルタイムで読み取るシステムの外観】
