微粒子可視化カメラ

PX-500N

新世代  日本製
微粒子可視化センサ
インラインでも使える、
安価でコンパクト、簡単に使える
普及タイプの優れもの

微粒子可視化システム、パーティクルカウンタの機能を搭載

製品の品質に影響を与えるダストとパーティクル・コンタミをまるごと見える化。
レンズ・カメラ・アンプが一体になったオールインワン型微粒子可視化カメラ。
オプションのフローティングカウンタで発塵描画やカウンタ機能が使えます。
USB I/Oユニットで警報やインラインアプリが使えるセンサー機器へ。

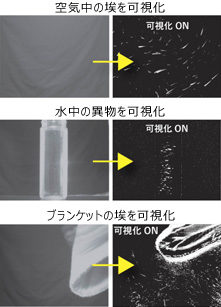

目で見えない浮遊するパーティクル、人や装置から発生するダストがモニターやパソコンで見える。
ポラリオンやクリーンルームライトで見えないパーティクルが面白いほど見える。
浮遊する埃を見ながら数える新しいパーティクルカウンタ、照明も現場に優しいLED使用で安全です。

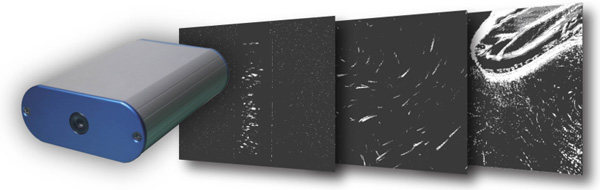

PX-500

微粒子可視化カメラPX-500Nで空気中を飛ぶミクロンサイズのダストを速度・方向・大きさで可視化

製品の外観や品質に影響を及ぼす、目では見えない0.5μからの微粒子の一つ一つを強調表示して可視化することで、 生産現場での埃の管理、また、クリーンルーム環境全体に影響を及ぼす空気中を浮遊するダスト・パーティクルの確認に最適です。
また、浮遊ダストの数をカウント、トレンドグラフ表示、CSVデーターをロギングできます。

<2種類の発塵描画機能>
流星描画:先頭部を太く尾を引かせる軌跡表示。

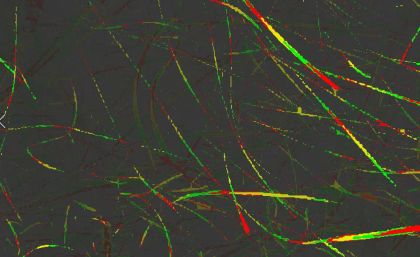

色彩描画:軌跡の色を赤⇒黄⇒緑を繰り返してトレース、順番を読むことで方向が分かる。

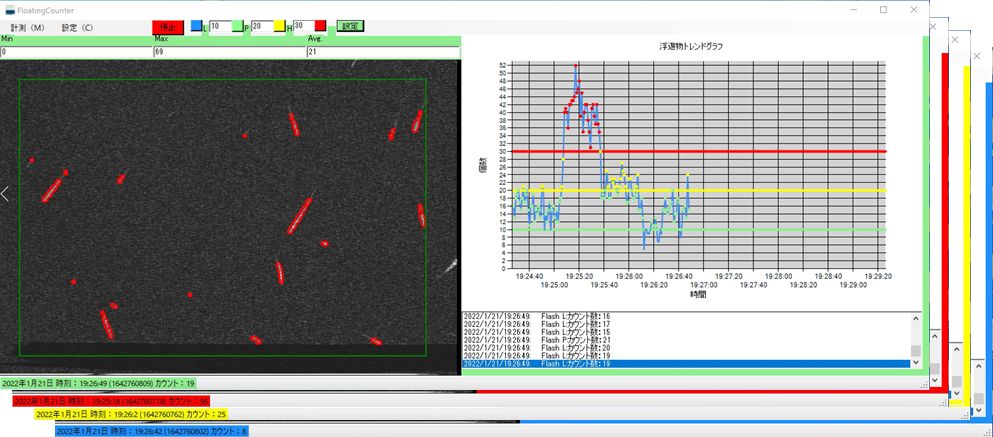

<トレンドグラフ・データー化>
見えない埃を見ながら数えてグラフ化・データー化、動きも数値化
<清浄度ランプ機能>
埃のカウント値をH/P/Lの3段設定で4分割(赤・黄・緑・青)のランプで清浄度を表示

<用途は色々>

  • ・生産現場で発生している埃・コンタミを可視化、発塵状況を知る。
    (数のカウントによる時間的傾向を知る)
     現場は色々(電子素材・フィルム・電子部品・化学樹脂、薬品瓶、プレス加工、切削工程、塗装工程、
     食品製造など)
  • ・クリーンルーム入出時のエアシャワーで微粒子の除去状態を確認する。
  • ・製造装置から発する発塵箇所の特定

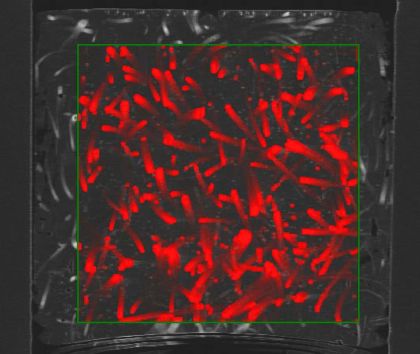

  • ・液中コンタミの可視化、個数のカウント
  • ・平らな製品(フィルム、パネルなど)に付着・堆積した埃の可視化・カウント

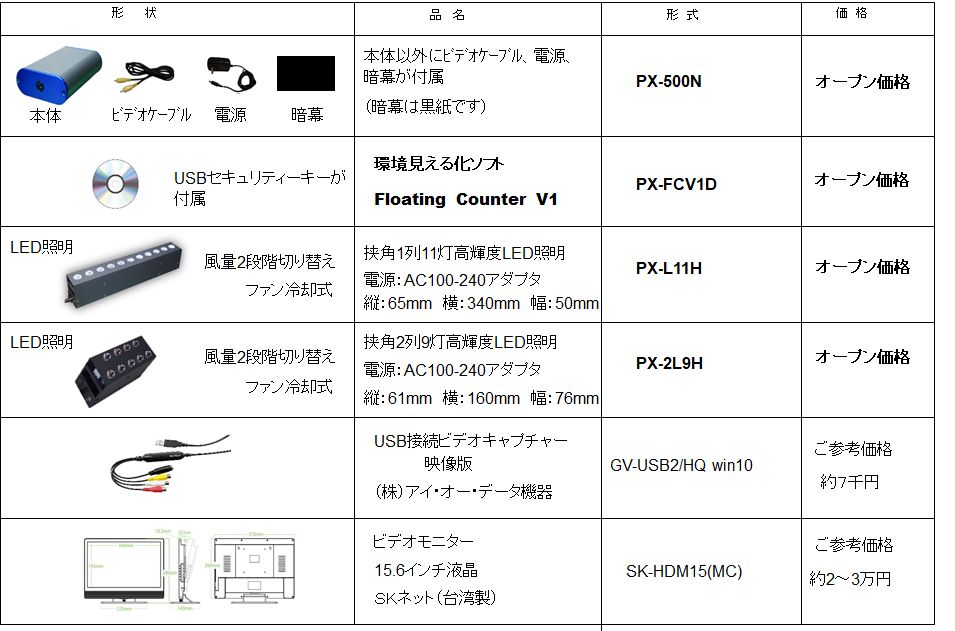

<設置構成> PX-500N:カメラ・アンプ一体型微粒子可視化センサー機器

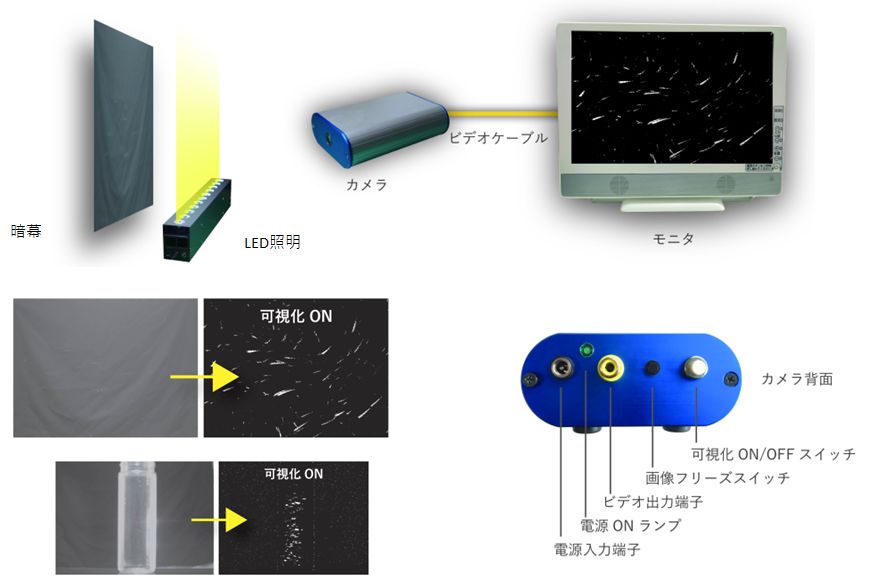

モニター使用時

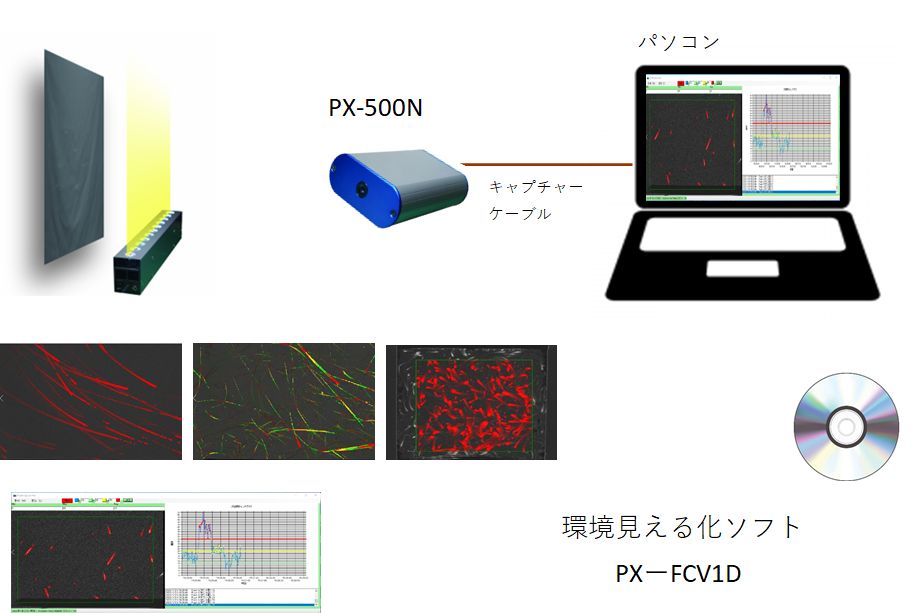

パソコン使用時

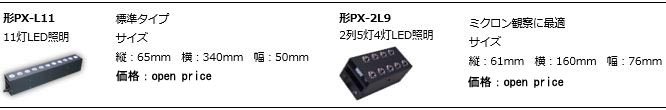

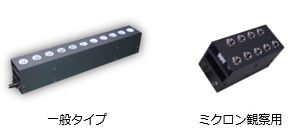

安全で扱いやすいLED照明を使用

安全で扱いやすいLED照明を使用
従来の方式では、埃を照らす照明に協力なレーザー光源を使用していた為、取り扱いが難点がありましたが、本製品ではLED光源を使用した照明を専用設計することで、安全で取り扱いやすくなっています。

*詳しくは照明専用カタログを参照下さい。

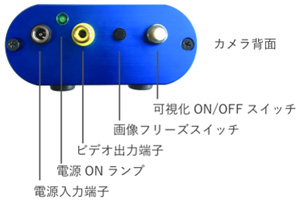

主要スペック(カメラ部)
可視化スイッチのON/OFFで可視化と通常のカメラモードが切り替えてご使用できます。通常カメラ状態で視野や被写界深度の確認など設置時に便利です。

主要スペック(カメラ部)
重量:300g
大きさ:90mm×40mm×140mm
ビデオ出力:EIA(NTSC)方式、RCAジャック
電源:12DCV
標準撮像位置:
 距離50cm(調整可能)
 水平範囲:25cm
 垂直範囲:19cm

*:カメラレンズ仕様の変更で観察距離・範囲(視野)・可視化サイズの変更ができます。
