微粒子可視化カメラ

PX-500Z

暗幕不要  日本製
背景を選ばない
LED照明で安全 暗幕レス、微粒子可視化システム
暗幕不要で、光沢のある白っぽい
機械・装置に直接向けて
発塵を可視化
微粒子可視化システム、
パーティクルカウンタ
カウント、サイズ分類の機能を
搭載

製品の品質に影響を与えるダストとパーティクル・コンタミをまるごと見える化。
レンズ・カメラ・アンプが一体になったオールインワン型微粒子可視化カメラ。
フローティングカウンタで発塵描画やカウンタ機能が使えます。
オプションの清浄度表示灯で離れたところからコンタミの浮遊度 の確認が出来る。
マイクロスコープのオプトサラダ PX-500 1)作業現場のコンタミの可視化
クリーンルーム内、人・機械・装置からの発塵の可視化。
消灯をしないで、 暗幕不要・装置色や光沢などに影響されず
ダスト・パーティクルを可視化・記録
2)浮遊ダストの軌跡を分かりやすく表示
浮遊ダストの軌跡を流星の様に描画(流星描画機能)、パーティクルの動きを トレース(色彩描画機能)、個数カウントをライブや可視化ファイルで確認出来る。
後で見たいファイルを机上や会議の場で使う事が出来る。
3)パーティクルカウンタの機能を搭載
浮遊ダスト総個数カウント、サイズ分類、4色LED表示灯を接続するだけで、 周囲に清浄度を周知。
1.暗幕レス照明使用で暗幕も消灯も不要

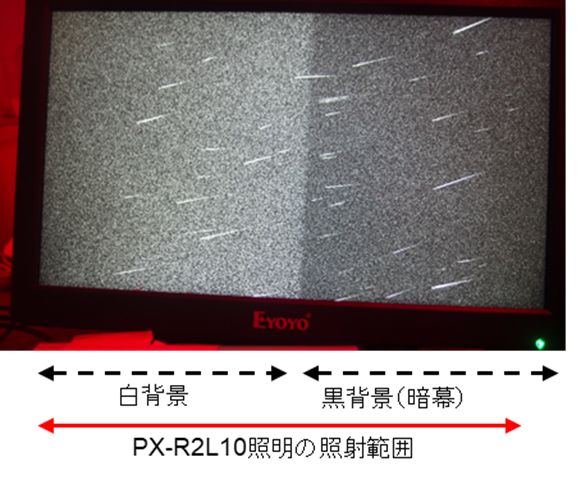

マイクロスコープのオプトサラダ PX-500 工場の白っぽい壁が背景でも、シルバー色の機械・装置にカメラを向けて、 発塵の様子を消灯しなくても暗幕を使わなくても可視化出来る。
3種の照明を用意、用途に合わせて使用できます

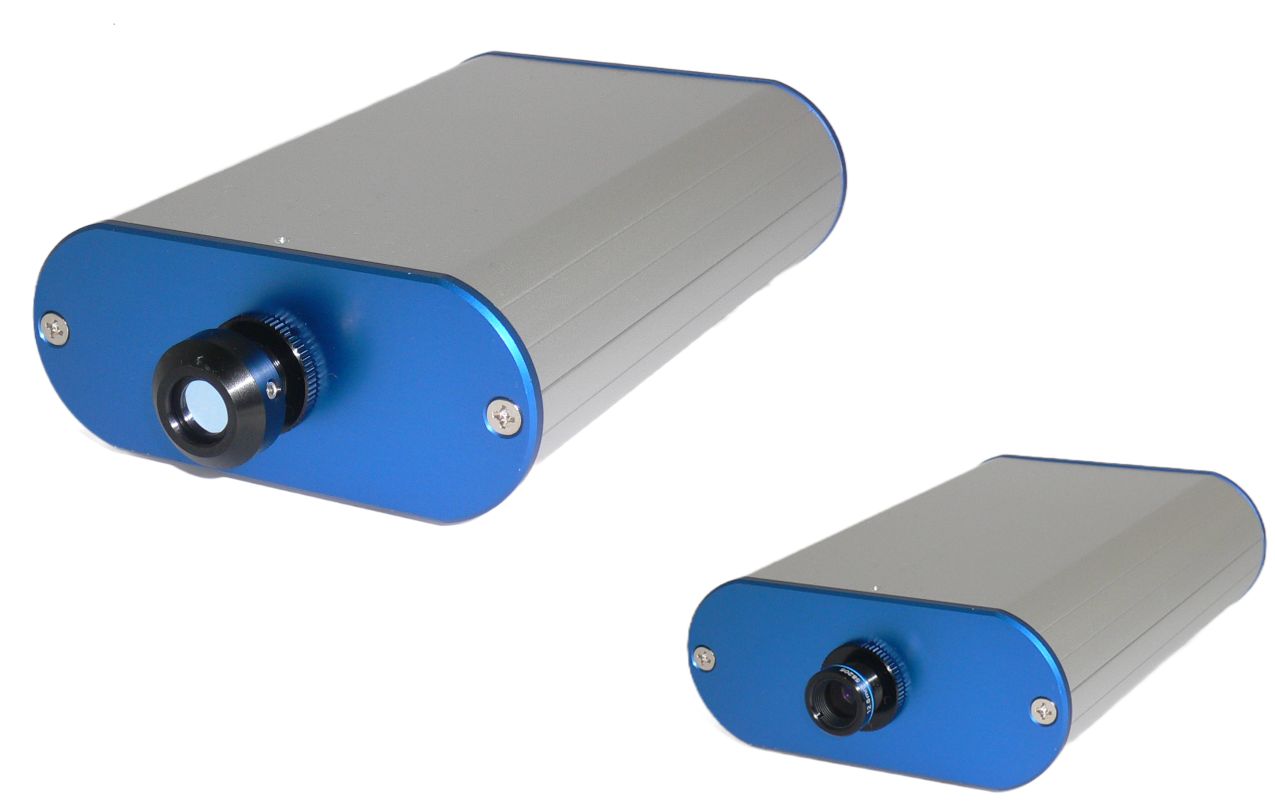

マイクロスコープのオプトサラダ PX-500 微粒子可視化のコンパクトカメラ
F12mmの高性能ボードレンズを使用
アダプターを外せば通常の照明でご使用いただけ、ピントも合わせ易く、だれでも簡単に使えます。
2.浮遊するコンタミの動きを可視化:軌跡を描画
*詳しくはフローティングカウンタのカタログを参照下さい。
液中コンタミ

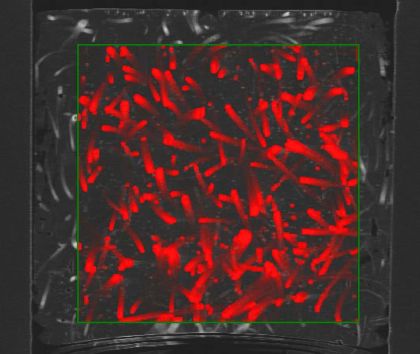

液中コンタミの動きを可視化
流星描画
発塵軌跡:流星描画
浮遊するダストを流星の様に動きを可視化
気中パーティクル

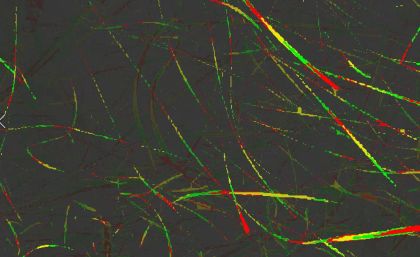

発塵軌跡:色彩描画
赤→黄→緑の順で色付け、方向が分かる
流星描画機能

埃の動きを重視した軌跡描画機能で、先頭を太く尾を引かせる軌跡表示で、 静止画状態でも発塵軌跡がよくわかります。
カメラのライブ映像以外に可視化映像のキャプチャーファイルから再生でもご使用できます。
また、動画・静止画の保存が出来る。

色彩描画機能

ダスト・パーティクルの動きの軌跡をトレースします。 それにより埃の動きを面で捉えることができます。
赤→黄→緑の順に繰り返しトレースすることで、埃の動き(向き)が一目瞭然に掴めます。 線幅は任意に変更できます。
流星描画と同じようにライブ/ファイル再生から行え、 動画・静止画の記録やその再生も出来ます。
3.見えるパーティクルカウンター機能

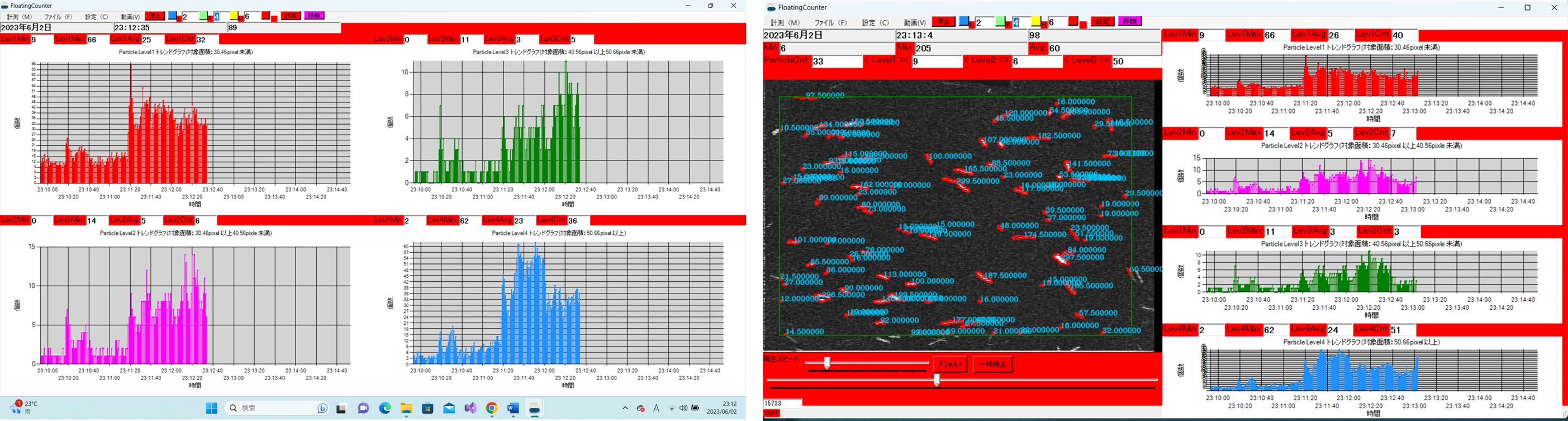

 浮遊するダスト・パーティクルの総個数のカウント及びサイズ別のカウントが出来、 そのトレンドを
 グラフ表示します。
 カウント数値はCSVデータで記録されます。 (詳しくはFloatingCounterのカタログを参照ください)

<総個数カウント>

製品の外観や品質に影響を及ぼす、目では見えない0.5μからの微粒子の一つ一つを強調表示して可視化することで、 生産現場での埃の管理、また、クリーンルーム環境全体に影響を及ぼす空気中を浮遊するダスト・パーティクルの確認に最適です。
また、浮遊ダストの数をカウント、トレンドグラフ表示、CSVデーターをロギングできます。

<トレンドグラフ・データ化>
見えない塵を見ながら数えてグラフ化、動きも数値化
<清浄度ランプ機能>
塵のカウント値をH/P/Lの3段階設定で4分割(赤・黄・緑・青)のランプで清浄度を表示

・・・用途は色々・・・

  • ・生産現場で発生している埃・コンタミを可視化、発塵状況を知る。
    (数のカウントによる時間的傾向を知る)
     現場は色々(電子素材・フィルム・電子部品・化学樹脂、薬品瓶、プレス加工、切削工程、塗装工程、
     食品製造など)
  • ・クリーンルーム入出時のエアシャワーで微粒子の除去状態を確認する。
  • ・製造装置から発する発塵箇所の特定
  • ・液中コンタミの可視化、個数のカウント
  • ・平らな製品(フィルム、パネルなど)に付着・堆積した埃の可視化・カウント

<サイズ別カウント・パーティクルカウンター機能>

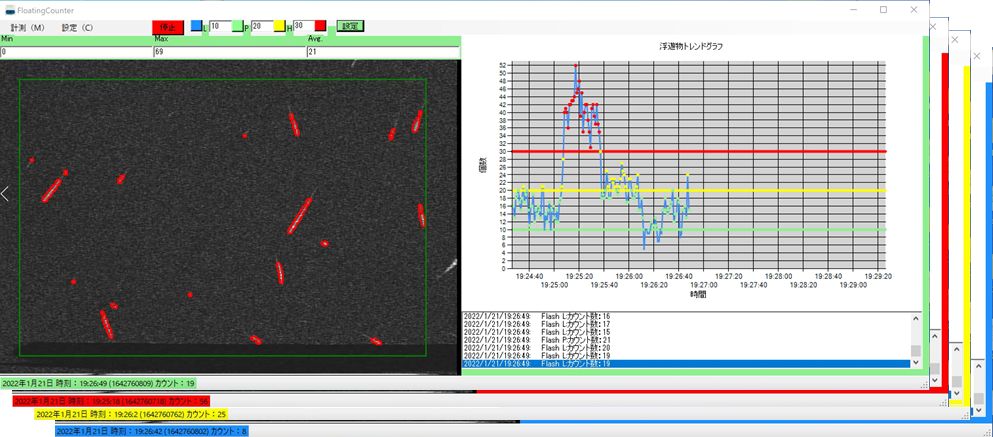

浮遊するダスト・パーティクルを面積の大きさで4分割するカウント機能で、リアルタイム(1~12秒の範囲で設定)で粒子表示とグラフ表示が出来ます。 グラフ表示は2種類の方法が選べます。結果はCSVデータで保存されます。
カメラからのライブ画像以外に、現場で撮った動画ファイルを同じように後でも行えます。

<コンタミ4色清浄度表示機能>

発塵量に応じたH・P・L判定値を設定、清浄度に応じて赤・黄・緑・青色を表示、離れたところから 確認・周知出来ます。パソコンのUSBポートに接続するだけで使用可能で、ランプ表示も3色/4色の切り替えが出来ます。 (ブザー警報機能付)全ての設定をアプリケーション(フローティングカウンタ)で設定を行います。

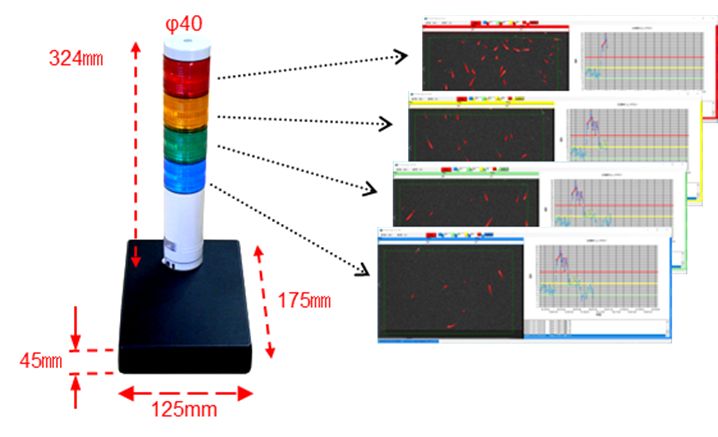

PX-VT04E(4色清浄度表示灯)
マイクロスコープのオプトサラダ PX-500 ランプ表示
 赤(点灯・ブザー)黄色(点滅・ブザー)緑(点灯)青(点灯)の 4色と
 赤・黄・緑の3色表示が切り替え使用できます。
ブザー警報
 連続・点滅
清浄度表示灯(USB I/Oユニット内蔵)
 ・信号入力:USB2.0 A端子
  長さ3m(指定可能)
 ・電源 AC100~240V
 ・重量 0.6Kg
サイズ
 ・高さ:245mm ・表示灯部径:46φ
 ・BOX部:縦175x横125x暑さ45mm

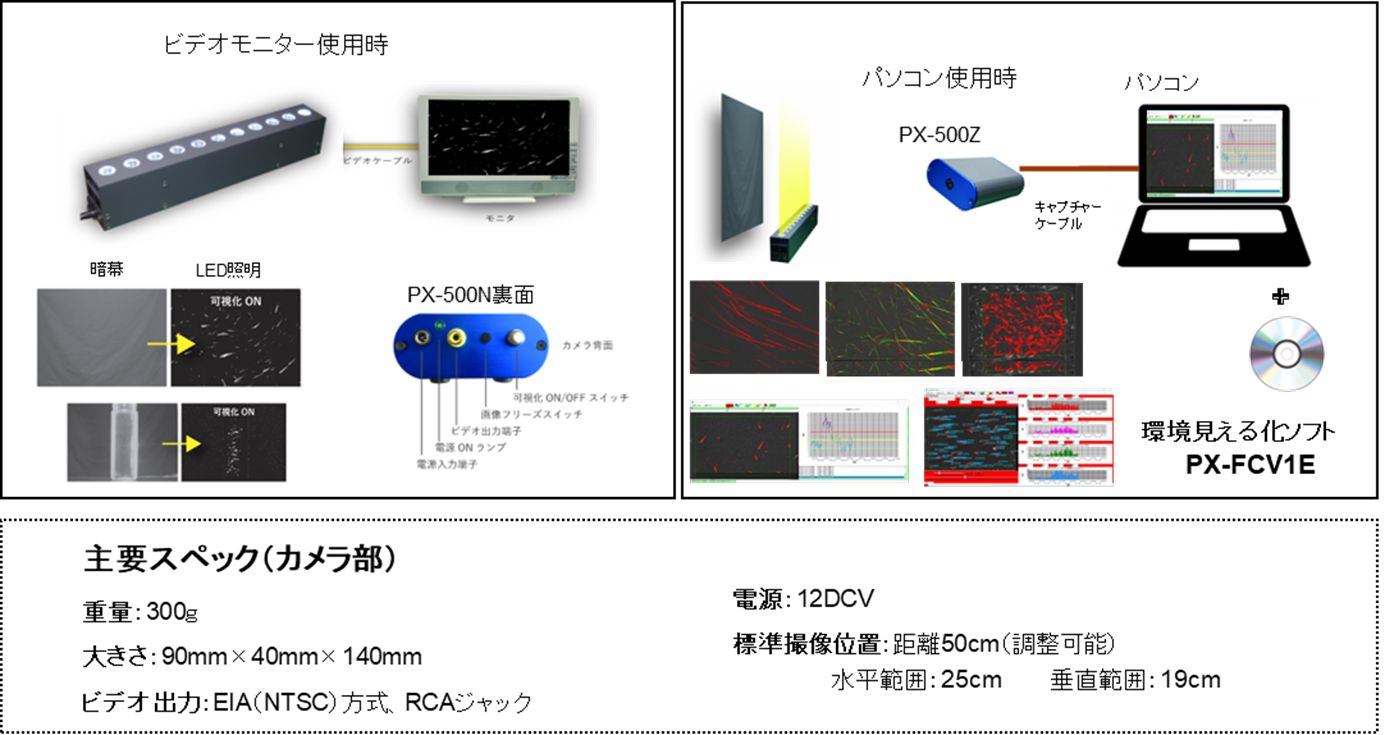

<設置構成>    パソコンとの接続以外にビデオモニターでもご使用いただけます。

PX-500Zの高感度、高画質レンズ機構

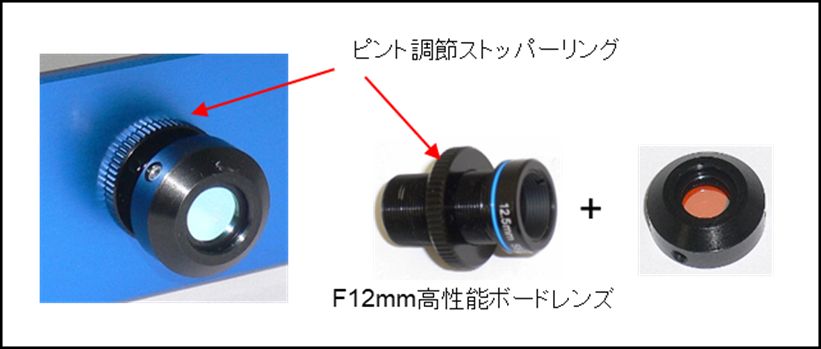

マイクロスコープのオプトサラダ PX-500 ストッパーリングを緩めて、レンズを回すことでピントを合わし使用します。 焦点が合ったらストッパーリングで固定します。

暗幕レス照明を使用しない場合、アダプターを外してご使用ください。

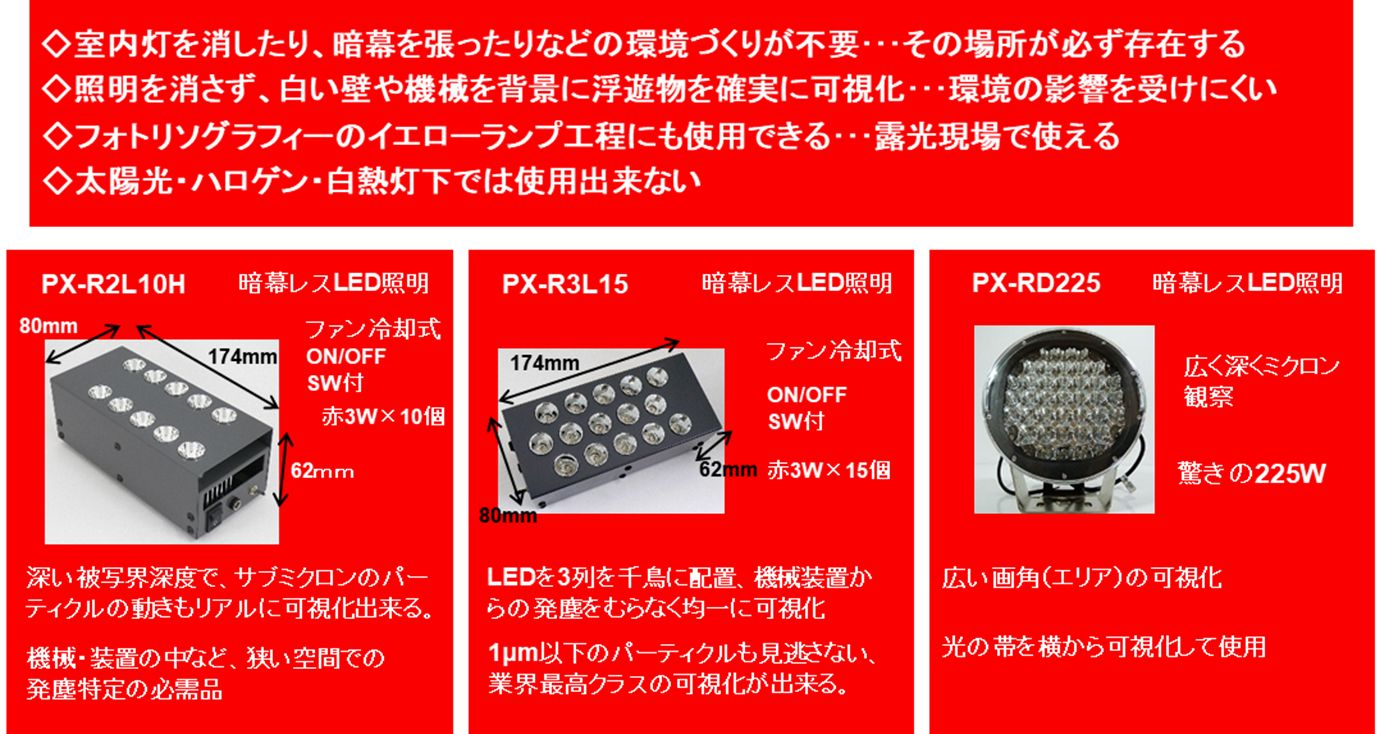

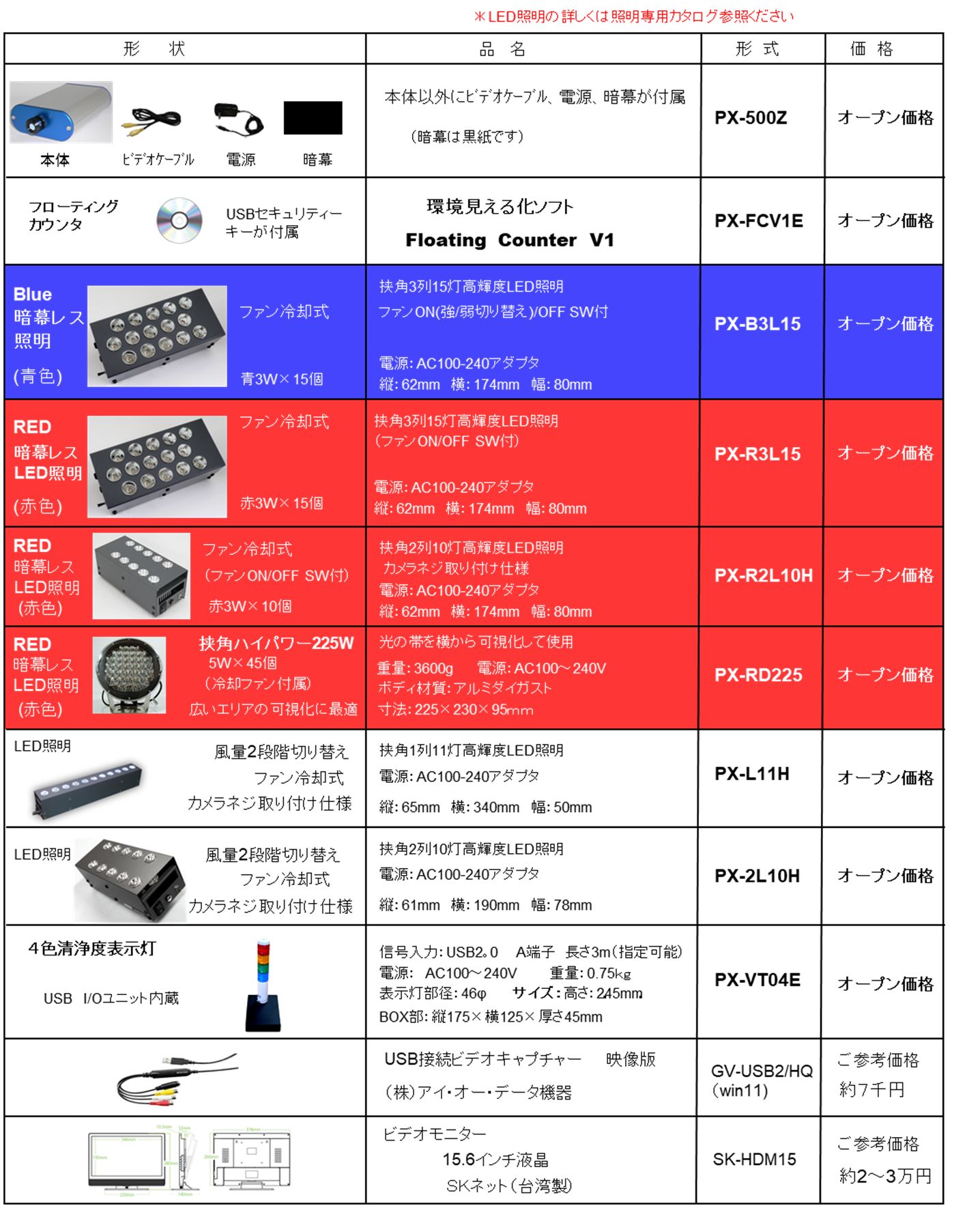

暗幕レス照明をBlueREDでラインアップ
幅広い用途で暗幕レス照明をご使用ください。

<暗幕レス照明の効果と使い方>

通常の照明で使うときはアダプターを外して、暗幕レス照明を使う場合はアダプターを装着します。 照明が壁や天井に当りその反射が背景に向かないように設置します。場合によって、抜けた光を暗幕で止めて(吸収)します。
