計測プロソフト(スケールキッド)

各種マイクロスコープに対応した、プロユースの標準化計測ソフトです。
計測機能以外に2画面、4画面表示やズーム機能、画像処理など便利な機能をプロユースにまとめています。

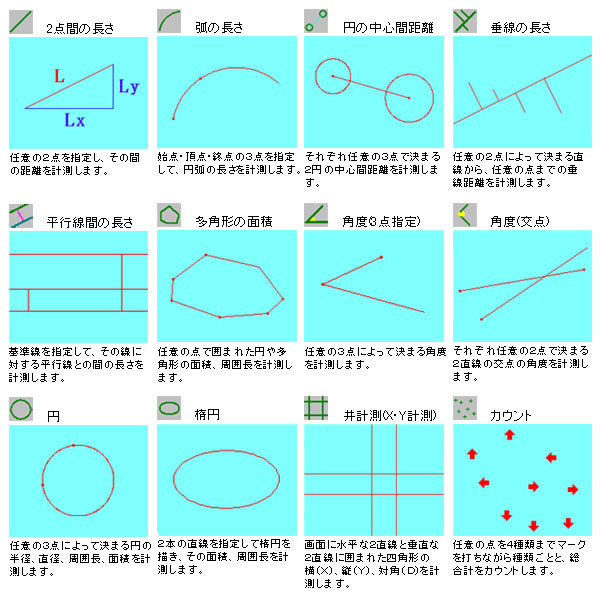

1.測長機能

・2点間の長さ  ・弧の長さ  ・円の中心間距離  ・垂線の長さ  ・平行線の長さ  ・多角形の面積
・角度(3点指定)  ・角度(2直線の交点)  ・円計測  ・楕円計測  ・井計測(X・Y計測)  ・カウント
・スケール表示
測長機能

2.計測プロパティ

・計測線  ・表示文字  ・結果選択  ・スケール表示  ・テキスト  ・キャリブレーション  ・結果リスト

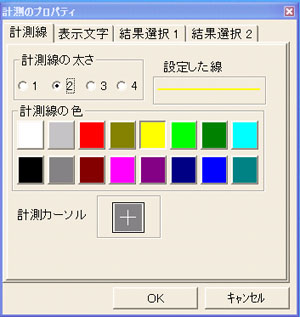

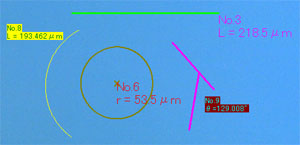

・計測線
計測方法で選択した際の計測線の太さ、色(ルーラ、座標軸、メッシュを含む)、計測時のカーソルの色を設定できます。
計測線

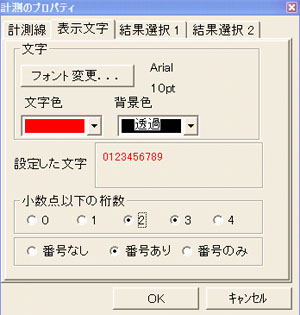

・表示文字
計測線の側近に表示される計測結果のフォント。表示色、背景色、計測値の小数点以下の桁数などが設定できます。
表示文字

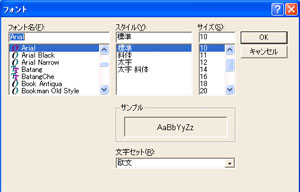

例フォントの設定

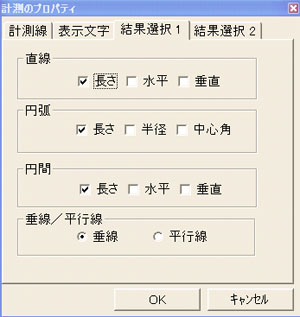

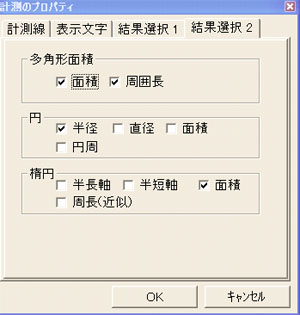

・結果選択
各計測方法で算出される値の種類を設定できます。(複数選択可能)
結果選択

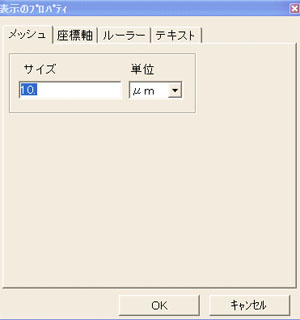

・スケール表示
スケール表示に、ルーラー、座標軸、メッシュを表示させることができます。
スケール表示

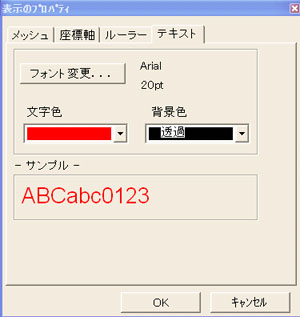

・テキスト
テキスト
画像内にテキストを描くことができます。フォント、文字色、背景色を設定でします。
・キャリブレーション
画面内における計測の基準となる計測単位を設定します。設定した計測単位を画面におけるスケールとして各種計測を行います。レンズの倍率の違い等によって登録しておくと便利です。(簡単に設定できます。)

・結果取り込み
計測方法の井計測、カウントの実行時に、計測結果を計測結果表に表示することができます。

・結果リスト
計測結果表の表示、非表示を切り替えられます。

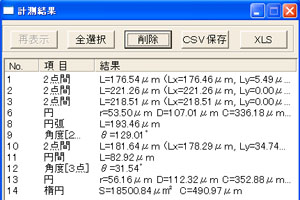

計測結果表
テキスト
再表示… クリアで消した各種線種をリストから選択、再表示できます。
全選択… 項目をすべて選択します。
削除… 選択または全選択で削除できます。その際、計測画面内の計測線も連動して削除されます。
CSV保存… 選択した項目をCSV形式で保存できます。
XLS… 選択した項目をCSV形式で保存した後、エクセルを起動します。その際、計測画像をエクセルに貼り付ける有無を選択できます。

3.表示

・画面切替  ・表示サイズ  ・画像一覧  ・ズームイン
・画面切替え
画面の表示方法を分割設定でき、2画面(縦・横)、4画面のマルチ表示ができます。ライブ画像も同時に表示することができ、以前撮影した画像を読み出し、比較などができます。分割画面を登録することもできます。
画面切替え 2画面表示 4画面表示
画面切替え 2画面表示 4画面表示


・表示サイズ
パソコンの環境に合わせて表示サイズの選択ができます。
●表示サイズ:2048×1536、1600×1200、1400×1050、1280×960、1024×768、800×600

・画像一覧
撮影、保存したファイルの入ってるフォルダを、サムネイル形式で表示します。

・ズームイン
マウス位置を基準に静止、ライブ表示中にズーミング(2~16倍)ができます。計測機能との連動で、始点・終点の画素単位での位置あわせができ、高精度な計測ができます。

4.静止画による画像処理

・色調整  ・ネガポジ変換  ・シャープネス・フィルタ  ・スムージング・フィルタ  ・ノイズ除去
・反転  ・拡大  ・エッジ強調

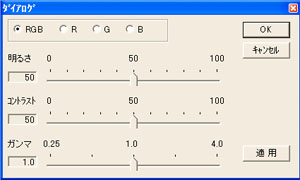

・色調整
色調整
色調整ダイアログにより、色調整ができます。

・ネガポジ変換
画像のネガポジ変換ができます。実行する度に元画像、ネガポジ画像をくりかえします。

・シャープネス・フィルタ
画像をシャープにします。(全部で3種類あります。)

・スムージング・フィルタ
画像をスムーズにします。(全部で3種類あります。)

・ノイズ除去
画像からノイズを除去します。(全部で4種類あります。)

・エッジ強調
画像内のエッジを強調し、輪郭線をはっきりすることができます。

・反転
画像の向きを変更します。(全部で3種類あります。)

・拡大
3次関数による係数補間式による拡大です。単純拡大とは異なり、画像間の平均値を割り出し、補間して拡大するのでモザイク状にはなりません。2×2倍、4×4倍、で拡大できます。

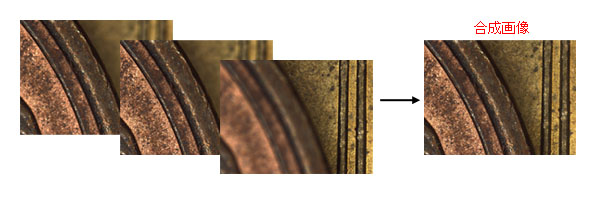

5.合成(フォーカス合成)

・ファイル合成  ・カメラ合成
ピント面の違う複数の画像から、最もピントの合った部分を合成します。厚みのある対象物に有効です。
ファイル合成(保存画像を読み出しての合成)とカメラ合成(ライブ画像での合成)が2通りの方法があります。
(枚数による制限はありません)
合成(フォーカス合成)
