長作動マイクロスコープ SH-800UX 0～300倍 ＊15型モニタ上での倍率
デジタルマイクロスコープの長作動距離観察、小型・軽量で本格仕様の低価格モデル
このクラス最高の高画質、200万画素CCDカメラ搭載をした、品質検査・計測を目的とした低価格マイクロスコープです。作動距離の長い低倍率・中倍率高解像度ズームレンズで、作業性にとんだ環境で使用できます。
広範囲観察が可能なマクロレンズなど用途に合わせてパッケージング、・鏡面観察が可能な同軸落射アダプタ、倍率を変える・フロントコンバータ・エクステンダーなどオプションが豊富にそろっています。
基板・半田付けクラックの検査、金属メッキ・樹脂部品・材料観察、植物・生物の分類に最適です。
USB2.0 観察→計測→記録 CCD 200万画素
主な特徴
■CCDカメラで高い表現力
CCD200万画素、高画質カメラを搭載、色再現性も高く深みのある画像観察ができます。
フレームレートも15fpsとハイスピード、観察に負担をかけません。
■長作動で高い解像力、豊富なレンズバイエーシュン
安価でありながら、作業性・アプリ重視の長作動距離・高解像度のズームレンズが用途に合せて選べます。
また、鏡面体観察に欠かせない同軸落射アダプタもそろっています。
■アプリに合せて選べる
豊富なアダプター・スタンドなどオプションが充実、アプリに合せて選べるプロフェッショナルスタイル。
観察の守備範囲も広い。
■計測用途にも最適
簡易計測機能が標準装備、更に深度合成機能や多彩な寸法計測、2分割・4分割表示など画像処理機能を搭載したプロユースの計測プロソフトも用意（オプション）しています。
CCD200万画素、高画質カメラを搭載、色再現性も高く深みのある画像観察ができます。
フレームレートも15fpsとハイスピード、観察に負担をかけません。
■長作動で高い解像力、豊富なレンズバイエーシュン
安価でありながら、作業性・アプリ重視の長作動距離・高解像度のズームレンズが用途に合せて選べます。
また、鏡面体観察に欠かせない同軸落射アダプタもそろっています。
■アプリに合せて選べる
豊富なアダプター・スタンドなどオプションが充実、アプリに合せて選べるプロフェッショナルスタイル。
観察の守備範囲も広い。
■計測用途にも最適
簡易計測機能が標準装備、更に深度合成機能や多彩な寸法計測、2分割・4分割表示など画像処理機能を搭載したプロユースの計測プロソフトも用意（オプション）しています。
■主な用途
|
・現場での検査、測長 |
・品質検査、解析 |
本格的なマイクロスコープが驚異的な低価格でご購入できます。
アプリケーションパックセット
標準的なアプリがセットになっています、ご希望のタイプを選んでいただき、また不要なパーツを省いたり、オプション品を加えてご希望の仕様に組み合わせていただけます。
注意：下記セットにパソコンは含まれておりません。
標準的なアプリがセットになっています、ご希望のタイプを選んでいただき、また不要なパーツを省いたり、オプション品を加えてご希望の仕様に組み合わせていただけます。
注意：下記セットにパソコンは含まれておりません。

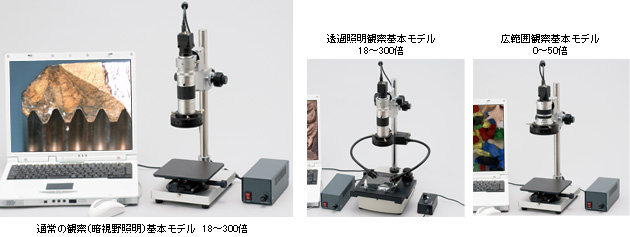

■Aセット：長作動、暗視野照明観察用 18～300倍 ＊15型モニタ上での倍率
フロントコンまたはリアコンバータで15～900倍まで変倍できます。
暗視野照明(LEDリング光による斜照明）の基本スタイルで、ハンダ付けや部品、樹脂、生物／植物、印刷物など一般的な観察に最もよく使われる必需品です。
フロントコンまたはリアコンバータで15～900倍まで変倍できます。
暗視野照明(LEDリング光による斜照明）の基本スタイルで、ハンダ付けや部品、樹脂、生物／植物、印刷物など一般的な観察に最もよく使われる必需品です。
ズームレンズ
・KTS-3080 / 2419 / 1814 からえらべます。
CCDデジタルカメラ
・USB2.0 CCD 200万画素（カラー / モノクロが選べます）
高輝度LED照明装置（直灯式）
・90灯高輝度白色LED小リング照明／電源BOX
標準スタンド／標準XYステージ
・下記オプション欄参照
簡易計測ソフト付属
・画像の記録や簡単な計測ができます。
2画面4画面表示やフォーカス合成機能など、プロユースの計測プロソフトも用意しています。URL
・KTS-3080 / 2419 / 1814 からえらべます。
CCDデジタルカメラ
・USB2.0 CCD 200万画素（カラー / モノクロが選べます）
高輝度LED照明装置（直灯式）
・90灯高輝度白色LED小リング照明／電源BOX
標準スタンド／標準XYステージ
・下記オプション欄参照
簡易計測ソフト付属
・画像の記録や簡単な計測ができます。
2画面4画面表示やフォーカス合成機能など、プロユースの計測プロソフトも用意しています。URL
■Bセット：透過照明観察用 18～300倍 ＊15型モニタ上での倍率
フロントコンまたはリアコンバータで15～900倍まで変倍できます。
透過光源を用いた観察に使用します。透過照明付き（ハロゲンランプ）のスタンドと透過XYステージで構成され、調光もできます。また、2頭高輝度フレキ照明が、透過光だけでは難しい立体的な画像を映し出すことが出来ます。コロイド、バクテリアなど微生物や植物の観察にも最高。オプションの回転付きXYステージに変更することも出来ます。
フロントコンまたはリアコンバータで15～900倍まで変倍できます。
透過光源を用いた観察に使用します。透過照明付き（ハロゲンランプ）のスタンドと透過XYステージで構成され、調光もできます。また、2頭高輝度フレキ照明が、透過光だけでは難しい立体的な画像を映し出すことが出来ます。コロイド、バクテリアなど微生物や植物の観察にも最高。オプションの回転付きXYステージに変更することも出来ます。
ズームレンズ
・KTS-3830／ 2419／ 1814から選べる。
CCDデジタルカメラ
・USB2.0 CCD 200万画素（カラー / モノクロが選べます）
透過照明スタンド
・高さ 355mm （スタンドベース表面から）
・ポール径 φ20mm
・スタンドベース W：153mm D：233mm
・重量3.26ｋｇ ライトコンロロール付きハロゲン透過型照明搭載
2頭高輝度フレキ照明
・下記オプション欄参照
透過XYステージ
・180×155×34mm
・X軸±70 Y軸±80mm可動
・耐加重 3.5kg ・重さ 1.64kg
簡易計測ソフト付属
・簡易計測機能付き
2画面4画面表示やフォーカス合成機能など、プロユースの計測プロソフトも用意しています。URL
・KTS-3830／ 2419／ 1814から選べる。
CCDデジタルカメラ
・USB2.0 CCD 200万画素（カラー / モノクロが選べます）
透過照明スタンド
・高さ 355mm （スタンドベース表面から）
・ポール径 φ20mm
・スタンドベース W：153mm D：233mm
・重量3.26ｋｇ ライトコンロロール付きハロゲン透過型照明搭載
2頭高輝度フレキ照明
・下記オプション欄参照
透過XYステージ
・180×155×34mm
・X軸±70 Y軸±80mm可動
・耐加重 3.5kg ・重さ 1.64kg
簡易計測ソフト付属
・簡易計測機能付き
2画面4画面表示やフォーカス合成機能など、プロユースの計測プロソフトも用意しています。URL
■Cセット：マクロズーム解析・計測用 0～50倍 ＊15型モニタ上での倍率
0～50倍の領域をカバーできる高性能マクロズームレンズで、これ一本で観察、計測業務をこなすことが出来きます。レンズ交換な携帯電話など高密度実装ハンダ付け基板の全体撮影、不具合部の低倍率観察、捺印の拡大写真、50倍でハンダクラックの解析なども出来ます。
0～50倍の領域をカバーできる高性能マクロズームレンズで、これ一本で観察、計測業務をこなすことが出来きます。レンズ交換な携帯電話など高密度実装ハンダ付け基板の全体撮影、不具合部の低倍率観察、捺印の拡大写真、50倍でハンダクラックの解析なども出来ます。
ズームレンズ

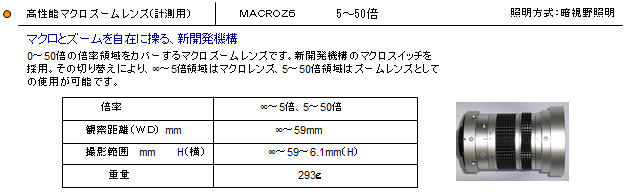

・MACROZ6 ∞～5倍、5～50倍 WD：∞～59mm
CCDデジタルカメラ
・USB2.0 CCD 200万画素（カラー / モノクロが選べます）
高輝度LED照明装置（直灯式）
・90灯高輝度白色LED大リング照明／電源BOX
（オプション欄参照）
標準スタンド／標準XYステージ
・（上記仕様欄参照）
簡易計測ソフト付属
・画像の記録や簡単な計測ができます。
2画面4画面表示やフォーカス合成機能など、プロユースの計測プロソフトも用意しています。URL
・MACROZ6 ∞～5倍、5～50倍 WD：∞～59mm
CCDデジタルカメラ
・USB2.0 CCD 200万画素（カラー / モノクロが選べます）
高輝度LED照明装置（直灯式）
・90灯高輝度白色LED大リング照明／電源BOX
（オプション欄参照）
標準スタンド／標準XYステージ
・（上記仕様欄参照）
簡易計測ソフト付属
・画像の記録や簡単な計測ができます。
2画面4画面表示やフォーカス合成機能など、プロユースの計測プロソフトも用意しています。URL

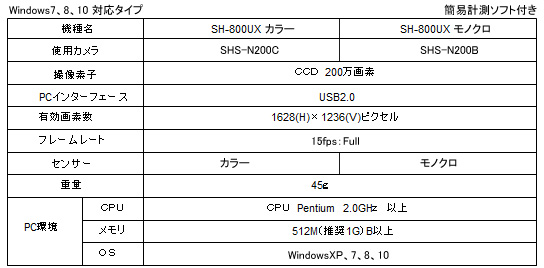

【カメラ部仕様】

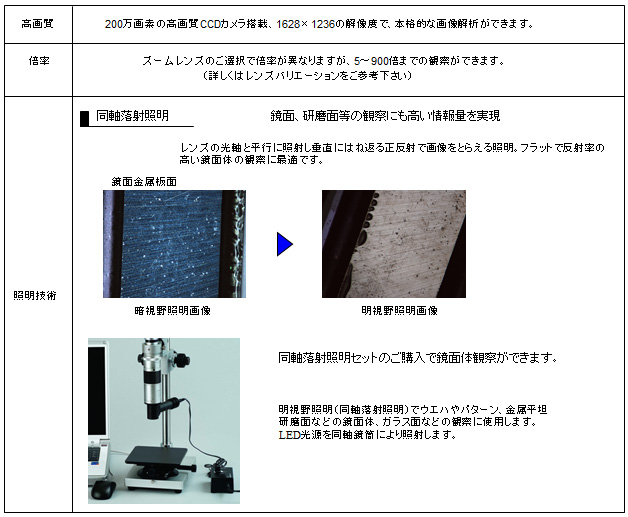

【技術説明】

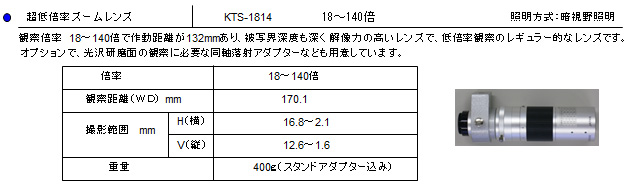

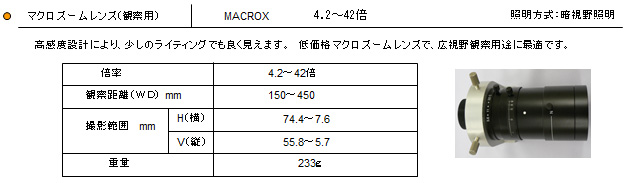

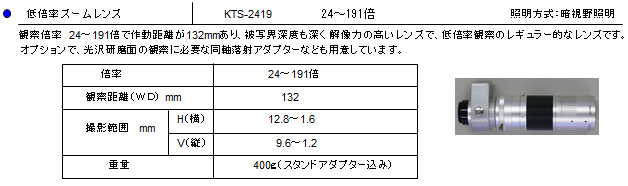

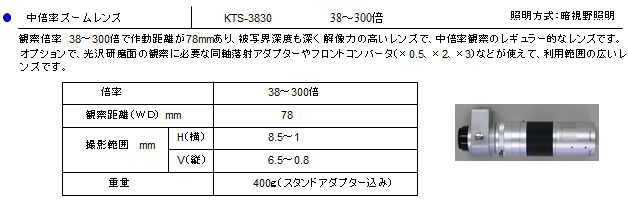

レンズバリエーション
＊15型モニタ上での倍率

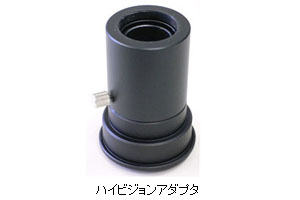

用途を広げる豊富なオプション品
サンプル画像
 |
 |
 |
| ハロゲンランプ | フレキ （×15） | 金属版金メッキ境界 （明視野×70） |
 |
 |
 |
| 基板半田付けクラック （×50） | 樹脂加工部品 （×165） | 微細な木クズ |
 |
 |
 |
| フィルムの小さな打コン | フィルムの小さなシミ | ギアの破断面 |
 |
 |
 |
| 星の砂 （×32） | 星の砂 （×32） | コテ先切断面 |
