SH-800UX Pro   0~3500倍  *15型モニタ上での倍率

観察物を選ばない、高倍率・抗ハレーション高解像度ズームレンズがそろっている。
プロユースのマイクロスコープ  CCD200万画素

高画質デジタルCCDカメラを搭載した、色の再現性、明るさが際立つ、200万画素USB2.0デジタルマクロスコープです。12倍ズームの高倍率同軸ズームレンズを用意、対物レンズの交換で22~3500倍の高解像度観察ができます。また、強いハレーションを伴う観察などに効果を発揮するアダプタが揃っている中倍率ズームレンズや、広範囲観察用途のマクロズームレンズなど、プロ級のレンズが揃っています。またカメラはカラー、モノクロが選べます。
深い穴の側面や底部も楽々観察できるボアスコープレンズも用意。ビュワーソフトが付属していますが、プロユースの寸法計測ソフト(スケールキッド)が付属しています。
高級マイクロスコープが安価でご購入できます。
CCD 200万画素搭載、超高画質、超高倍率ズームマイクロスコープ

レンズが決め手のプロ仕様

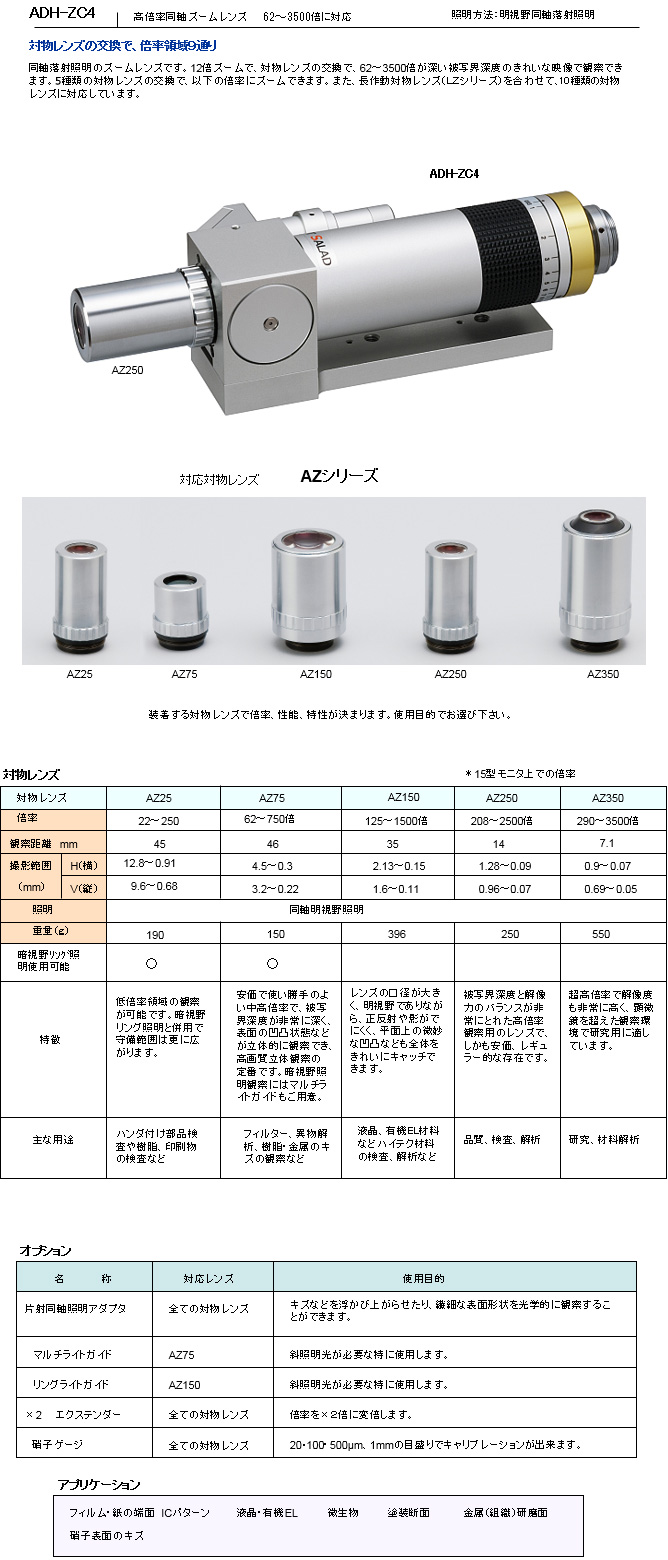

■高性能同軸ズームレンズ ADH-ZC4…高倍率観察に威力
 ・5本の対物レンズAZシリーズを取り換えることで、22~3500倍の高解像度で観察ができます。
 ・5本の高倍率・長作動対物レンズLZシリーズを取り付け使用することが出来ます。
  (LZシリーズ参照)

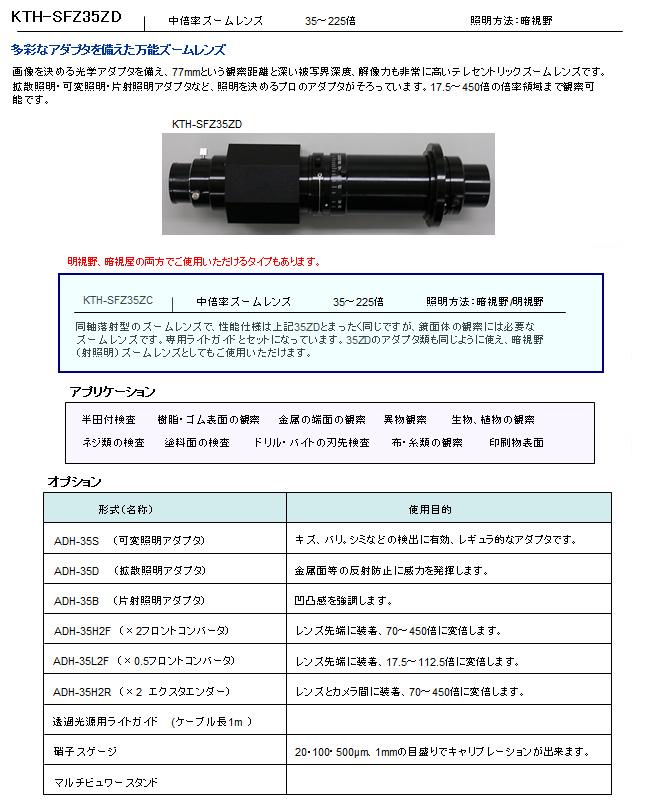

■中倍率ズームレンズ(暗視野/明視野) KTHシリーズ…最適な照明を決めるアダプタが揃っている
 最適照明を作り出す可変照明アダプタ、強いハレーションを最適にする拡散アダプタ、立体的な画像観察を可能にする片射照明アダプタなど、画像処理ではなく本物の最適画像の観察が出来ます。暗視野、明視野、偏光の3タイプがあります。

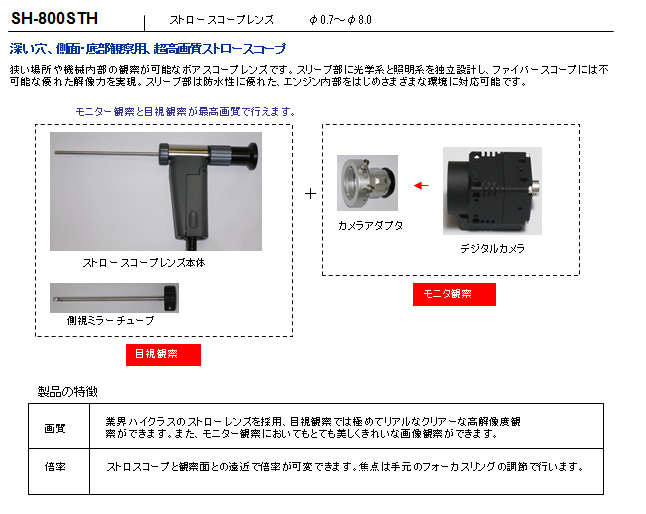

■高性能ボアレンズ STHシリーズ…内視鏡検査、狭い場所や機械内部の観察が可能
 ・画質:業界ハイクラスのストローレンズを採用、美しく綺麗な画像観察ができます。
 ・倍率:ストロースコープと観察面との遠近で倍率が可変でき、ピントは手元のフォーカスリングで
  調節します。
 ・ミラーチューブ:直視のスコープにかぶせることで、側視(視野方向90度)の観察ができます。
  一本のスコープにミラーチューブを装着することで直視と側視の両方向の観察ができます。
■高精度スタンド・・・直視型と傾斜タイプが揃っている。
 全てのズームレンズが使用出来、回転付反射/透過XYステージが選べます。
■計測プロソフト(スケールキッド)で2D計測
 深度合成機能や多彩な寸法計測がキャリブレーションで実寸表示ができます。2分割・4分割表示、フォーカス合成など、画像処理機能も満載。

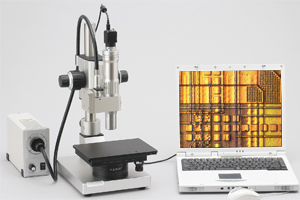

例:高倍率同軸ズームレンズADH-ZC4でのセット  22~3500倍に対応  *15型モニタ上での倍率

明視野(同軸落射)照明による高倍率観察で、金属研磨面をはじめとする材料解析、ガラス面など透明体観察、紙・フィルムの端面観察、に最適。
高倍率観察
22~3500倍が対物レンズの交換で、高画質で観察できます。
特に、超高倍率ゾーンでの観察や光沢研磨面の観察に最適です。目的の倍率やアプリで5種類の対物レンズが選択できます。また、専用のリング光源で斜照明での観察もできます。

(1)CCDデジタルカメラ
  200万画素CCDカメラ(カラー / モノクロが選べます)

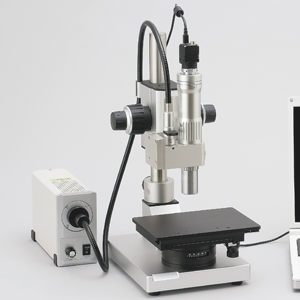

(2)ズーム鏡筒(ADH-ZC4)
  12倍ズームで4種類の対物に対応しています。
(3)片射ユニット
  ワーク表面の凹凸を強調します。(オプション)
(4)ライトガイド
  ズーム鏡筒に附属しています。(ケーブル長1m)
(5)対物レンズ
  AZ75(62-750倍)、AZ150(125-1500倍)、
  AZ250(208-2500倍)、AZ350(290-3500)
  からご選択。
(6)白色LED光源装置
  ハイパワー白色光源装置(150Wハロゲン相当)
(7)超高精度スタンド
  標準は反射仕様です、透過仕様はご指定ください。
  (超高精度スタンド参照)
(8)簡易計測ソフト付属
  画像の記録や簡単な計測ができます。


2画面4画面表示やフォーカス合成機能など、プロユースの計測プロソフトも用意しています。

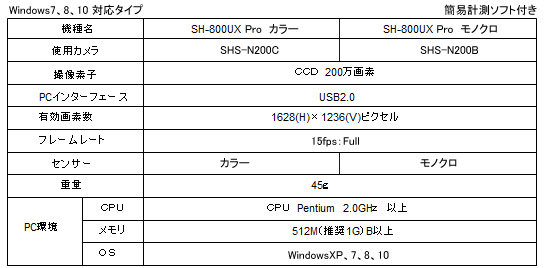

【カメラ部仕様】
カメラ部仕様

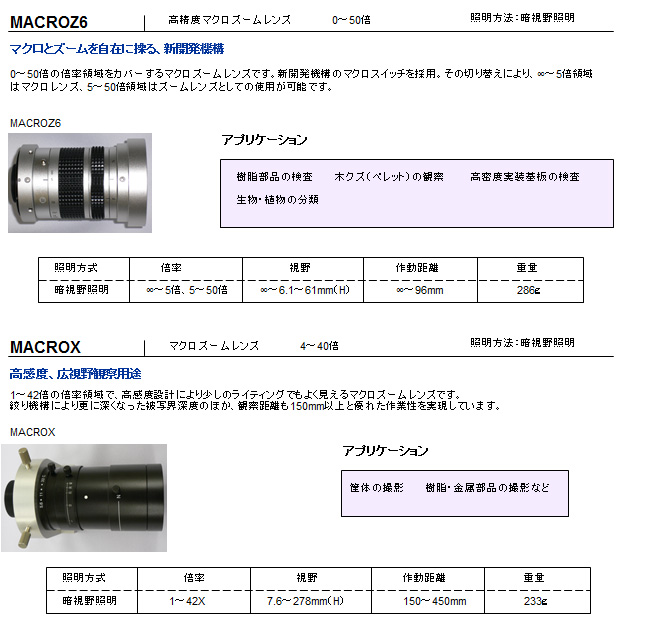

レンズバリエーション
レンズバリエーション


レンズバリエーション


レンズバリエーション


レンズバリエーション
 アプリケーション
 ・航空機、自動車などのエンジンメンテナンス及び機体、車体内部の検査
 ・油圧部品、シリンダー等精密部品検査  ・化学プラント、発電所(原子力)配管のメンテナンス
 ・鋳造品の「す」や形状欠陥検査  ・FAラインでの加工、組み立て時の部品検査
 ・コンクリート内部の劣化・剥離診断  ・警察の犯罪捜査
 ・関税の手荷物、輸入品の検査  ・動植物の観察  ・考古学への応用
RJ-STZ(ボアスコープ)の優れた操作性
①全てのスコープにピント調節機能がついており、近点から遠点までフォーカスを合わすことができま
 す。
②φ2.8mm以上の機種には片手で確実にスコープをつかむことができるハンドグリップを標準装備。
 長時間検査でも疲労が軽減します。
 また、狭い場所など使用状況により取り外しも可能です。
③挿入部ローテーション機構:斜視、側視スコープに装備しており、操作部を固定したままで挿入部を、
 370°回転させることができます。
④挿入部は防水構造となっており、水中の観察も可能です。
 (油、マシン油、ガソリンが付着しても支障なし)

RJ-STZ(ボアスコープ)の豊富なバリエーション
検査対象物に応じ最適なスコープを選択できるよう、挿入部外径/長さ/視野方向/視野角度など、多種類用意しています。
■ミラーチューブ・・・直視のスコープにかぶせることにより、側視(視野方向90°)方向の観察ができます。一本のスコープにミラーチューブを装着することにより、直視と側視の両方の観察が可能になります。

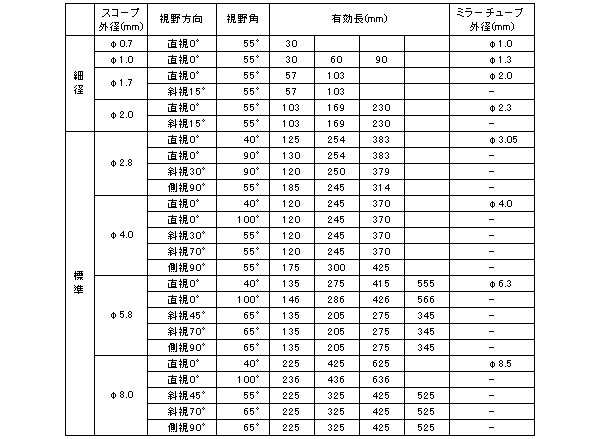

■RJボアスコープ機種一覧表
RJボアスコープ機種一覧表

各種アダプタ効果
ご満足のいく観察ができるよう、被写体に応じて、見たい部分が確実に見えるように以下のアダプタを用意いたしました。

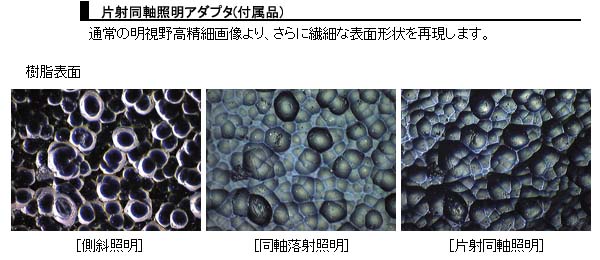

■ADH-ZC3/4専用 片射同軸照明アダプタ(附属品)

「見えなかったものが見えてくる」不可能を可能にする光学技術
完成された照明技術だけが獲得する豊かな表現力

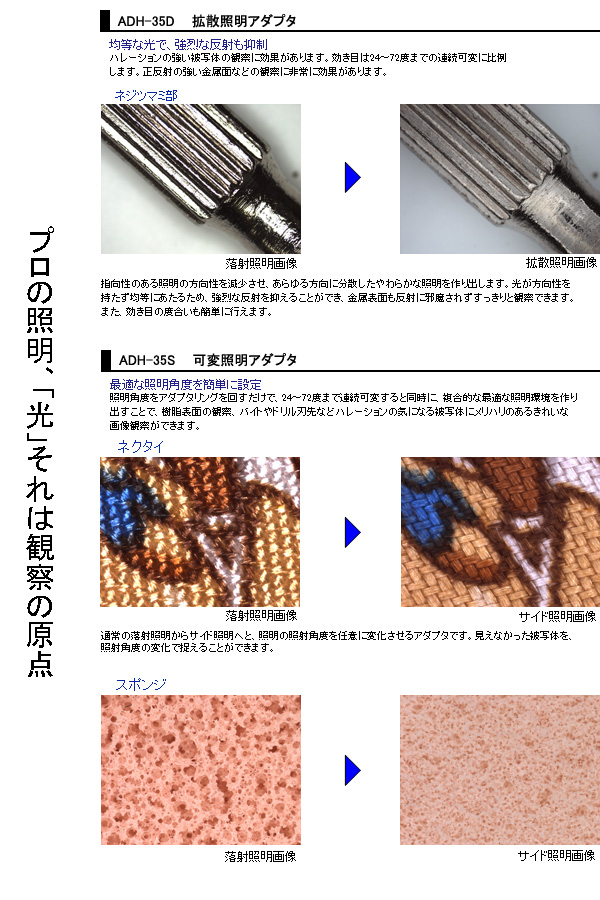

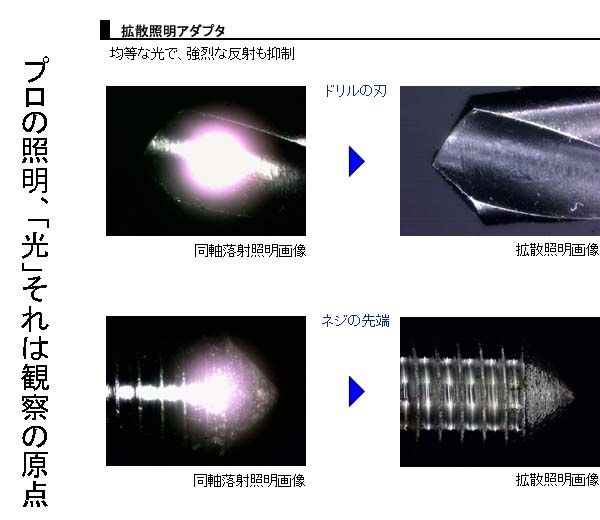

拡散照明アダプタ


■KTH-SFZ35ZD/35ZC専用
完成された照明技術だけが獲得する豊かな表現力
「見えなかったものが見えてくる」不可能を可能にする光学技術

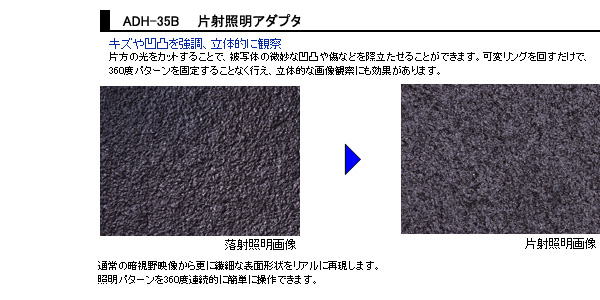

片射照明アダプタ

■超高精度スタンド
低倍率から高倍率ズームまで快適環境で観察できます。
スタンド

ロングストローク85mmでさまざまなレンズに対応。低重心設計で振動を軽減し多彩な被検物に対応します。

移動量:85mm
サイズ:200×270×46・446・φ32
重量:10.0kg
反射型超高精度スタンド 透過照明機能付 超高精度スタンド
  反射型超高精度スタンド 透過照明機能付 超高精度スタンド
  XYステージユニット
回転機能付きXYステージです。フラットなステージによりさまざまな被検物の観察に最適です。

移動量:X軸±38mm/Y軸+28mm-23mm
サイズ:201×140×74
重量:2.0kg
透過XYステージユニット
透過照明に対応した回転機能付きXYステージです。透過照明観察が可能です。

移動量:X軸±38mm/Y軸+28mm-23mm
サイズ:201×140×74
重量:2.1kg

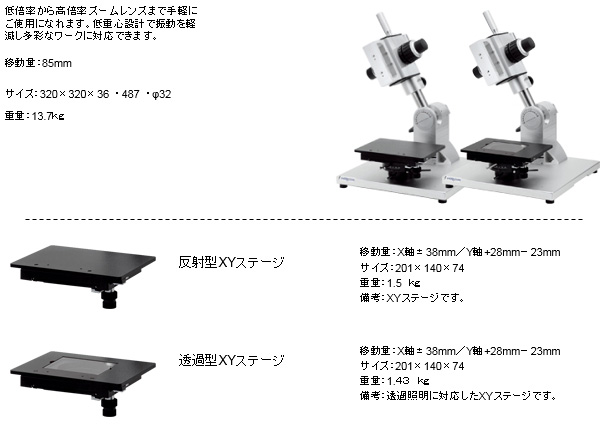

■超高精度アングルスタンド

サンプル画像

リードフレーム イメージセンサ 金属表面
リードフレーム (×2800) イメージセンサ (×3000) 金属表面 (×1000)
蚊の頭部 乳酸溶液 IC腐食
蚊の頭部 (×200) 乳酸溶液 (×1000) IC腐食 (×200)
ミジンコ 食品フィルム(透過光) 食品フィルム(同軸光)
ミジンコ (×300) 食品フィルム(透過光) (×500) 食品フィルム(同軸光) (×500)
多層フィルム IC上の異物 ICボンディング
多層フィルム (×1000) IC上の異物 (×3000) ICボンディング (×1000)
星の砂 クッション 光沢メタル
星の砂 (×20) クッション (×150) 光沢メタル (×200)
ガラス板上の20μ透明樹脂異物 バイトの刃先 半田ごて先
ガラス板上の20μ透明樹脂異物 (×1500) バイトの刃先 (×180) 半田ごて先 (×15)
ネジ 基板半田付け バネの傷
ネジ 基板半田付け (×150) バネの傷 (×35)
溶接面
溶接面 照明可変2画面比較
