超長作動ズームマイクロスコープ
最長500mmのロングワークを実現、真空チャンバー内、発熱物など特殊環境下の観察に最適
遠い距離から高い倍率で高解像度、ハイコントラストな観察できます。


LZシリーズ

高倍率で、作動距離（W.D.）
100mm～500mmの観察距離を実現！

マイクロスコープのオプトサラダ PX-500

ADE-ZC4(IR)
電動ズームレンズ 		LZシリーズは、ズーム比１２倍ズームに大口径対物レンズを
搭載することにより、
高N.A.・高分解能・高倍率観察が可能な
超長作動マイクロスコープです。

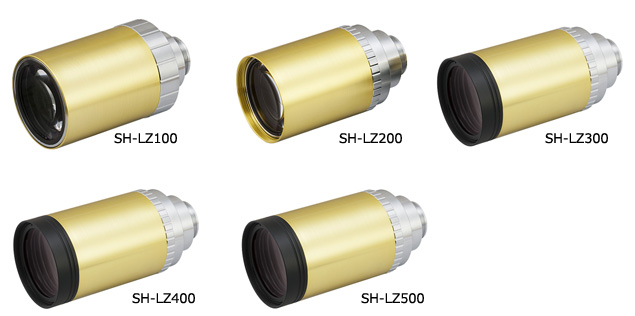

100mm～500mmまで5種類の対物レンズにより、
観察環境や目的に応じた最適な光学系が選択できます。
また、照明には同軸落射照明を採用しており、
高解像度、ハイコントラストな画像観察ができます。
アプリに合わせて、5種類のLZレンズが使えます。
12倍ズームで、最長500mmのロングワークで観察できます。
LZシリーズ

①　ズーム比１２（0.83～10ｘ）
②　可視光（ZC4）と赤外線（ZC4IR）の2種類、手動（ADH）と電動（ADE）の
　　2種類の計4タイプがあります。
③　5種類の対物レンズ（可視光用）と3種類の対物レンズ（IR赤外線用）を用意
④　対応波長域　650nm～1200nm

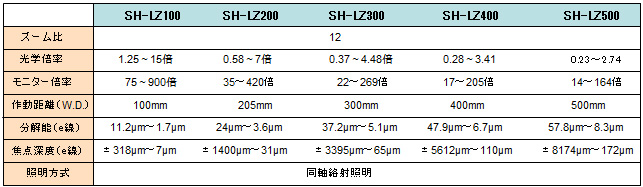

ズーム本体仕様
仕様
■仕様
仕様

主な特徴と用途

■SH-LZ100　　　高解像度・高Ｎ.Ａ.観察
使用例：　粒子の観察　・AFMのアライメント　・マニビュレータ光学系　・高速カメラで燃料噴射観察など
 ■SH-LZ200　　　対物下で作業を行う場合は余裕のあるＷ.Ｄ.205mmが有効
使用例：　ワイヤーボンディング・ガラス越しのハンダ工程・精密微細加工工程・半導体プローッブ試験など
 ■SH-LZ300　　　　真空チャンバーの内部のサンプル観察に最適
使用例：　真空チャンバーの内部・エンジンのシリンダーケース内に隔離している有機物室の観察など
 ■SH-LZ400/500　　加工面の観察も可能
使用例：　レーザ加工面観察・マシニングセンター加工状態観察・X線照射状態観察
仕様
仕様
仕様
