タブレット型ハンディスコープ SH-800HD N200  30~240倍  *15型モニタ上での倍率

高画質・携帯型ハンディスコープの決定版、現場の助っ人登場!
高画質、200万画素デジタルCCDカメラを搭載した、ハンディタイプのタブレット型デジタルマイクロスコープです。接触式アダプタで手振れなく30~240倍でズーム観察ができます。また、豊富なオプションを有する多機能型で、正反射を抑える拡散アダプタや偏光アダプタも揃っています。画像の記録以外に寸法計測などもできます。また、カメラもカラー/モノクロが選べて目的にあった充実した環境でご使用いただけます。
フィールドや現場での携帯観察以外に、同軸落射を使った鏡面体観察など、スタンドを使った本格的な品質解析や研究用途まで幅広くご使用できます。

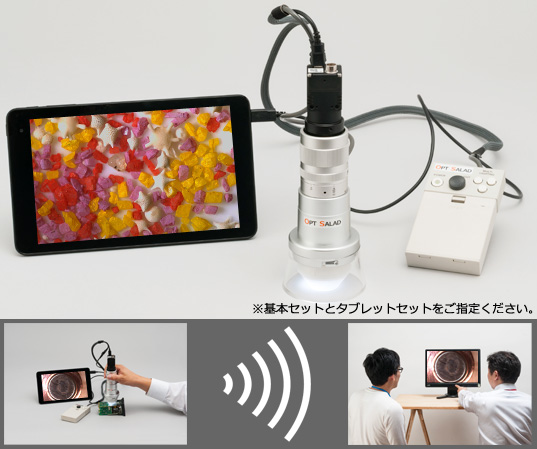

SH-800HD
タブレットから離れたところのテレビやモニタへ、ワイヤレスで画像を転送(最長6m)

主な特徴

■CCDカメラ200万画素を搭載
 CCDの特徴である、深い深度とハレーションを受けにくい深みのある画像観察ができます。
 用途に合わせてカラー/モノクロが選べます。
■マルチライティング機能
 18灯高輝度白色LEDによる4パターン照明機能により、最適な照明で立体的な観察ができます。
■8インチタブレットを用いた電源不要の現場型
 フィールドでの観察、現場でのメンテナンスの検査など、電源のない環境で、8インチタブレットの
 大画面で検査・画像収集などが出来ます。
■狭い場所での観察で、少し離れた場所で他の人がワイヤーレスでモニターで同じ画像を見られる。
 タブレットの無線機能で、テレビまたはモニターがあれば離れた場所(MAX6m以内)での本人以外
 の何人でも同じライブ観察に参加出来ます。
■ハレーション、光沢面の観察に便利なアダプタがそろっている
 金属表面などの強烈な反射を緩和する、円錐型デヒューザーが付属しています。
 またオプションで偏光アダプタや同軸落射アダプタも用意しています。
■スタンド取り付や計測もできる
 スタンドに取り付けても使え、簡易計測ソフト(付属)以外に、深度合成機能や多彩な寸法計測、
 2分割・4分割表示など画像処理機能を搭載したプロユースの計測プロソフトも用意(オプション)
 しています。その他、沢山のオプション品がそろい、システムアップが楽しめます。

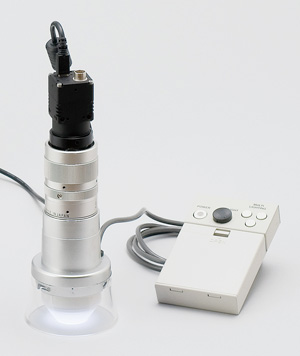

SH-800HD N200 基本セット  *15型モニタ上での倍率

SH-800HD N200 基本セット
内容物と説明
CCDデジタルカメラ
  ・200万画素CCDカメラ (カラーまたはモノクロ)
ズームレンズ
  ・SH-3024H   30~240倍
  ・18灯高輝度白色LED(4パターン切替え式)搭載
バッテリーユニット
  ・単三乾電池4本、オプションのACアダプタを装着することで
   電池なしでのご使用ができます。
接触アダプタ
  ・接触アダプタを装着した状態で使用します。
円錐型デヒューザー
  ・装着で拡散照明、取り外して直射照明
ビュワーソフト
  ・パソコンにインストール、カメラをUSBポートに接続
   するだけで、すぐご使用いただけます。
ACアダプター
  ・バッテリーユニットに接続使用すると、電池がなくても使え
   ます。(電池も減りません。)
【特徴】

本セットとパソコンでご使用できます。スタンド不要で、パソコンでモニター観察、画像保存や簡単な寸法計測ができます。安定した接触アダプタなので手振れなく観察できます。出張やデモンストレーションにも最適。

【形式】
■SH-800HD N200C
 ・200万画素CCDデジタル カメラ(カラー)
 ・ズームレンズ KTS-3124H
 ・バッテリーユニット
 ・接触アダプタ
 ・円錐型デヒューザー
 ・ビュワーソフト
■SH-800HD N200B
 ・200万画素CCDデジタル カメラ(モノクロ)
 ・ズームレンズ KTS-3124H
 ・バッテリーユニット
 ・接触アダプタ
 ・円錐型デヒューザー
 ・ビュワーソフト

PCタブレットセット

基本セットとPCタブレットセットのご購入でタブレットハンディスコープになります。
内容物と説明
8インチタブレット
  ・タブレット/PC機能切り替えて使用(スコープはPCモードで使用できます)
   OS:Win10
充電器
ワイヤレスキーボード
  ・サイズ:W237×D127×H21
ワイヤレスマウス
ワイヤレスディスプレイアダプター
  ・タブレットから資料や動画を離れた大画面(HDMI及びUSB端子を備えたテレビやモニター)で簡単表示(距離6m以内)
計測プロソフト(スケールキッド)
  ・タッチパネル操作で簡単に現場で画像記録できます。ソフトがインストールされています。(URL
【特徴】

タブレットには計測プロソフト(スケールキッドタブレット仕様)がインストールされています。現場でタッチパネル上のキーを操作することで画像の取り込みができます。また無線キーボード、マウスにタブレントの観察情報を無線でテレビ(モニター)に送るアダプタが付属されています。タブレットとPCの機能を切り替えて使用でき、スコープはPCモードで使用します。
付属のキーボードやマウスを使って、取り込んだ画像の2D計測や2画面/4画面比較などプロユースの機能使えます。

■主な用途

 ・製造現場での基板、ハンダ付け検査
 ・樹脂製品の検査
 ・食品などの異物混入検査
 ・現場検査
 ・販促用デモンストレーション
 ・ダニの観察

 ・電子部品の検査
 ・金属、ガラス表面の傷検査
 ・野外調査
 ・卓上観察
 ・生物、植物分類の観察
 ・食材・被服の観察
               その他

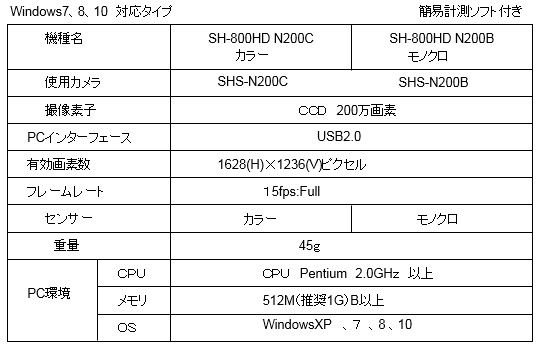

【カメラ部仕様】
カメラ部仕様
【製品の特徴】
倍率

接触式で31~247倍までレンズ交換なしで観察できます。オプションのエクステンダーを装着すると、最大741倍まで倍率を上げることができます。
*15型モニタ上での倍率

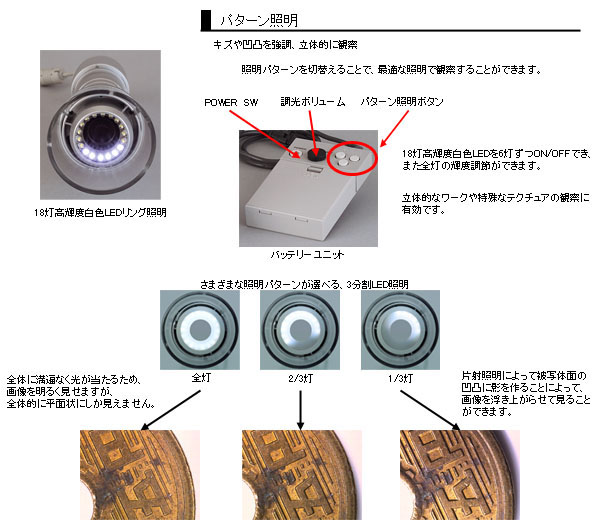

照明技術

4パターン直射照明
 18灯高輝度白色LEDリング照明による4パターン照明切替えができ、
 影のある立体的な映像観察ができます。

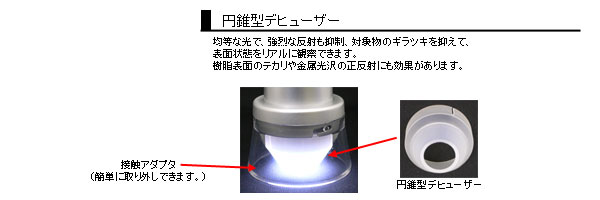

円錐型デヒューザー
 対象物のギラツキを抑えて、表面状態をリアルに観察できます。

使いやすさ極めた多彩な表現力 使いやすさ極めた多彩な表現力

円錐型デヒューザー

その他の使い方

豊富なオプションでご使用の守備範囲が広がります。

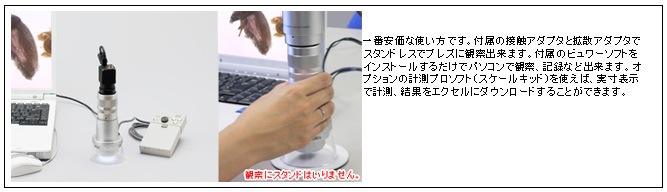

Ⅰ 基本セットとパソコンでの使用例
Ⅰ 基本セットとパソコンでの使用例

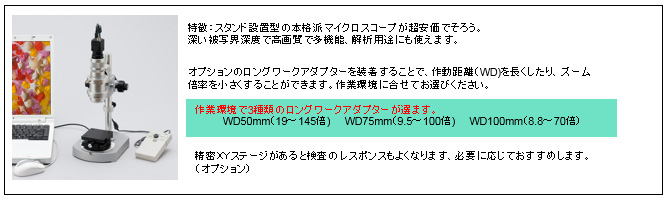

Ⅱ スタンド装着での使用例(暗視野照明)  軽量スタンドで、移動に便利
Ⅱ スタンド装着での使用例(暗視野照明)

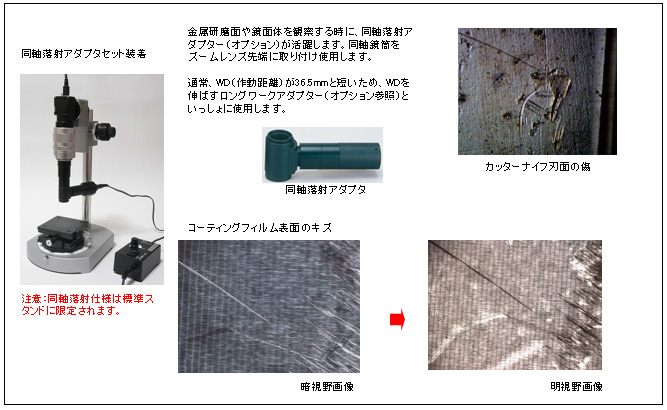

Ⅲ 鏡面体観察の使用例(明視野照明)
同軸落射アダプタで、深度の深い金属顕微鏡仕様としてご利用いただけます。
Ⅲ 鏡面体観察の使用例(明視野照明)

SH800-HDは業界スタンダードな倍率(30倍から240倍)をカバー、しかもあらゆる観察に対応可能なオプション品が揃ったマイクロスコープで、いろんな観察にご使用いただけます。

用途を広げるオプション品

基本セットに豊富なオプション品を組み合わせることで、観察目的や作業環境などに合わせた使い方ができます。
*15型モニタ上での倍率

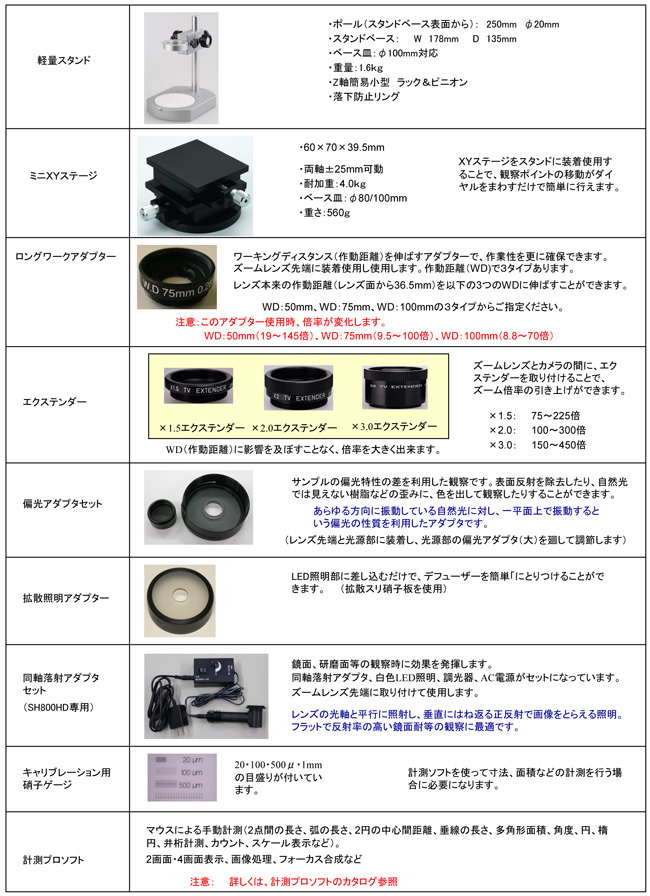

オプション

サンプル画像

リレーリベット接点 破面 植物の芽のスライス
リレーリベット接点 (×40) 破面 植物の芽のスライス
小さな虫 砂糖の中の異物 葉
小さな虫 砂糖の中の異物 (×35)
花粉 印刷物 ネクタイ
花粉 印刷物 ネクタイ
